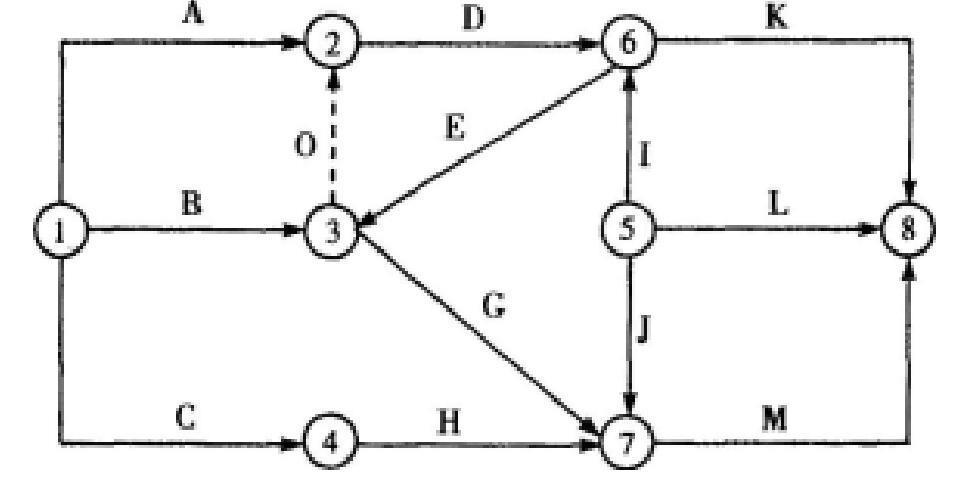

问题 根据绘图规则,下列双代号网络图中的绘图错误有( )。
选项 A、 有多余虚工作 B、 存在循环回路 C、 节点编号有误 D、 有多个起点节点 E、 从箭线上引出箭线
答案 BCD
解析 在本题中,工作G、J、I、E构成循环回路,虚工作由节点③指向节点②,节点④、⑤ 均为起点节点。
