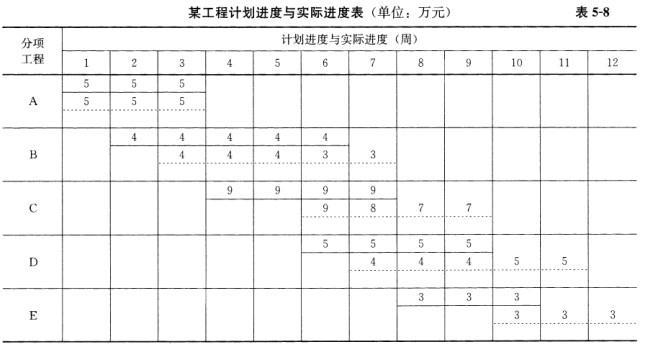

某工程计划进度与实际进度见表5-8。表中实线表示计划进度（计划进度线上方的数据为每周计划投资），虚线表示实际进度（实际进度线上方的数据为每周实际投资）。各分项工程每周计划完成和实际完成的工程量相等。

【问题】

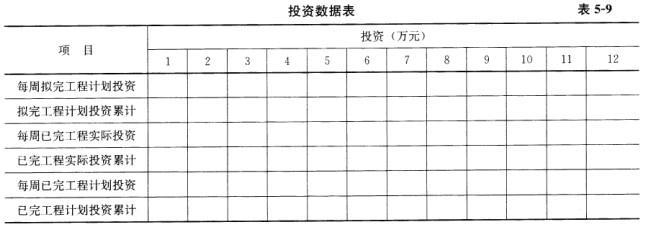

1．计算投资数据，并将结果填入表5-9。

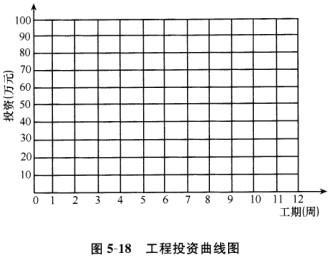

2．试在图5-18中绘制该工程三种投资曲线：①拟完工程计划投资曲线；②已完工程实际投资曲线；③已完工程计划投资曲线。

图例：①虚线：拟完工程计划投资曲线；②直线：已完工程实际投资曲线；③点划线：已完工程计划投资曲线；

3．分析第6周末和第1 0周末的投资偏差和进度偏差（以投资额表示）。

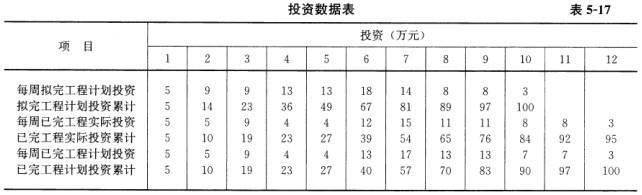

1．填表5-17 。

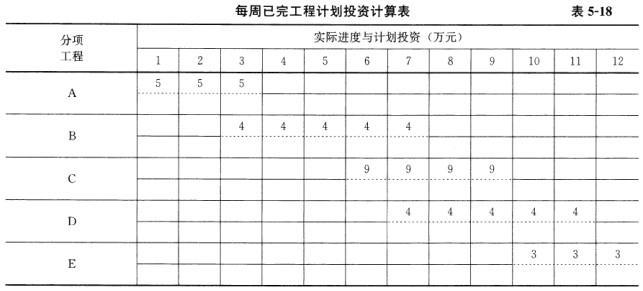

每周已完工程计划投资计算见表5-18。

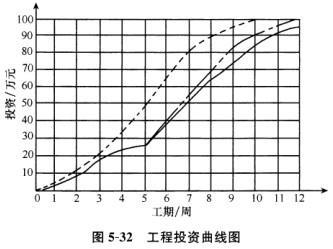

2．根据表5-17中数据在图5-32中绘出三种投资曲线：①拟完工程计划投资曲线；②已完工程实际投资曲线；③已完工程计划投资曲线。

3．根据投资偏差和进度偏差的计算公式，可知：

6周末：

投资偏差=已完工程实际投资累计-已完工程计划投资累计=39-40= -1（万元）投资节约1万元。进度偏差=拟完工程计划投资累计-已完工程计划投资累计=67-40=27（万元）结果为正值，表示工期进度拖延27万元。第1 0周末：投资偏差=84- 90= -6（万元）投资节约6万元。进度偏差=100- 90=10（万元）进度拖延1 0万元。
