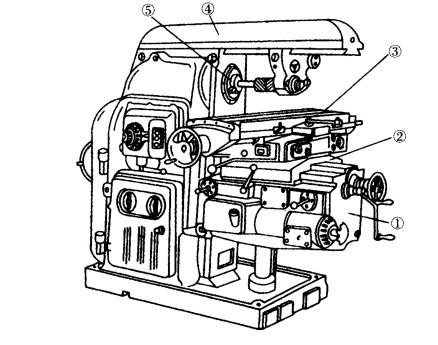

问题：1.说明图示机床的全名称及工件、刀具的安装位置；指出该机床的主运动和进给运动。2.说出图中标注的5个主要部件的名称及它们的用途。

作者: rantiku 人气: - 评论: 0

问题问题： 1.说明图示机床的全名称及工件、刀具的安装位置；指出该机床的主运动和进给运动。 2.说出图中标注的5个主要部件的名称及它们的用途。

选项

答案

解析 1.图示的是卧式万能铣床，刀具安装在刀杆上，刀杆和主轴相连，即图中的⑤，工件安装在工作台上，即图中的③；该机床的主运动是铣刀的旋转，进给运动是工件随工作台的横、纵向移动及圆周运动。 2.①升降台：调整工作台台面到铣刀间的距离； ②横向溜板：调整工件与铣刀间的横向距离； ③工作台：用来安装工件和夹具。带动工件做进给运动； ④横梁：支持刀杆的外端，减少刀杆的弯曲和颜动； ⑤主轴：安装刀杆并带动铣刀转动。
