某座建筑物由一台1000kV?A变压器釆用TN-C-S系统供电,线路材质、长度和截面如下图所示,图中小间有移动式设备由末端配电器供电,回路首端装有单相In...

作者: tihaiku 人气: - 评论: 0

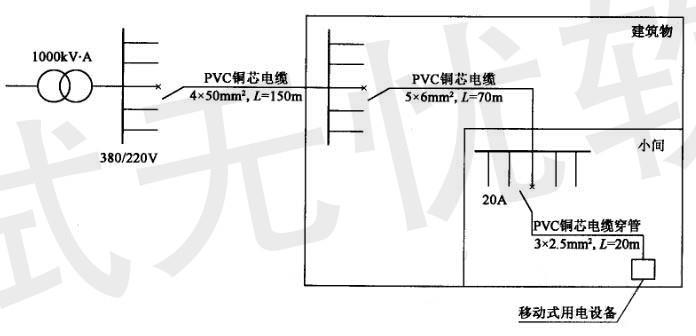

问题 某座建筑物由一台1000kV?A变压器釆用TN-C-S系统供电,线路材质、长度和截面如下图所示,图中小间有移动式设备由末端配电器供电,回路首端装有单相In=20A断路器,建筑物做总等电位联结,已知截面为50mm2、6mm2、2. 5mm2 铜电缆每芯导体在短路时每公里的热态电阻值为0.4Ω、3Ω、8Ω。 请回答下列问题。 该移动式设备发生相线碰外壳接地故障时,计算回路故障电流Id最接近下列哪一项数值?(故障点阻抗、变压器零序阻抗和电缆电抗可忽略不计) ( ) (A)171A (B)256A (C)442
选项 A (D)512A
答案 B

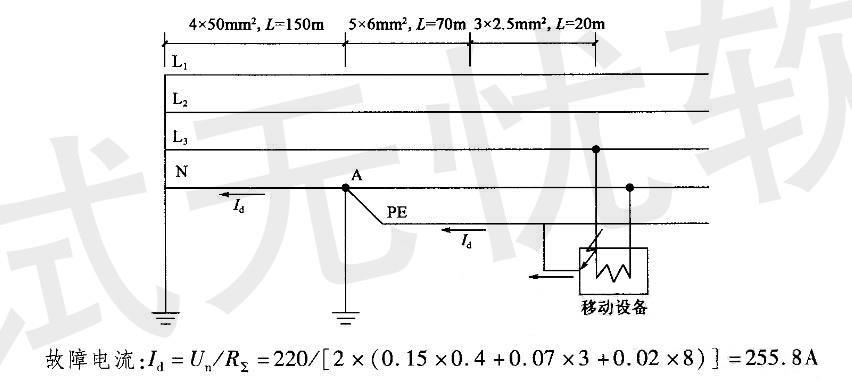

解析 《工业与民用配电设计手册》(第三版)P921相线与大地短路的相关内容,移动式设备发生相线碰外壳接地故障时的电路图如下: 注:电流从相线一保护线折返回中性点,电阻应该是单芯电线电阻的2倍。
