某变电所设一台400kV●A动力变压器，Ud%=4,二次侧单母线给电动机负荷供电，其中一台笼型电动机额定功率P=132kW,额定电压380V,额定电流24...

作者: tihaiku 人气: - 评论: 0

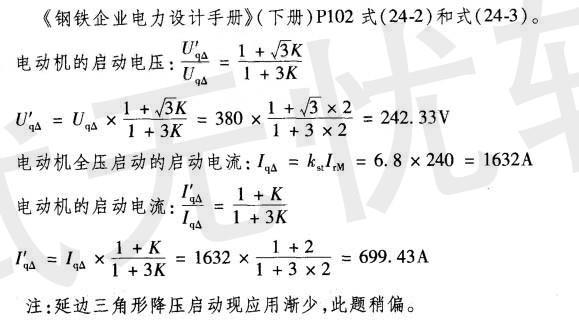

问题某变电所设一台400kV●A动力变压器，Ud%=4,二次侧单母线给电动机负荷供电，其中一台笼型电动机额定功率P=132kW,额定电压380V,额定电流240A,额定转速1480r/m1n，cosφed=0.89，额定效率0.94，启动电流倍数6.8，启动转矩倍数1.8，接至电动机的沿桥架敷设的电缆线路电抗为0.02450，变压器一次侧的短路容量为20MV.A,母线已有负荷为200kV●A,cosφn=0.73。请回答下列问题。若该低压笼型电动机具有9个出线端子,现采用延边三角形降压启动,设星形部分和三角形部分的抽头比为2:1，计算电动机的启动电压和启动电流应为下列哪组数值？ () (A) 242. 33 V, 699.43 A (B) 242.33 V ,720A (C)242.33V，979.2

选项 A (D)283. 63V,699.43A
