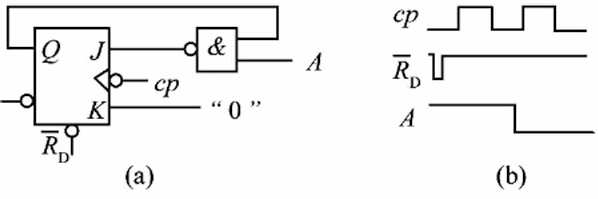

问题图（a）所示电路中，复位信号、数据输入及时钟脉冲信号如图（b）所示，经分析可知，在第一个和第二个时钟脉冲的下降沿过后，输出Q先后等于（）。

附：触发器的逻辑状态表为: J K Qn+1 0 0 Qn 0 1 0 1 0 1 1 1

选项 A. 0、0 B. 0、1 C. 1、0 D. 1、1

答案 D

解析图示为J-K触发器和与非门的组合，触发时刻为CP脉冲的下降沿，触发器输入信号为：

，输出波形为题96解图Q96所示。两个脉冲的下降沿后Q96均为高电平。

J-K触发器是逻辑功能最完善的一种触发器，由两个“与非”门够成的可控R-S触发器组成，分别称为主触发器和从触发器，此外，还通过一个非门将两个触发器联系起来，时钟脉冲C先使主触发器翻转，而后使从触发器翻转。J-K触发器的性质

。本题中，

。J-K触发器在cp下降沿前接受信息，在下降沿触发翻转，在下降沿后触发器被封锁，在第一个时钟脉冲的下降沿，Qn由初始复位1翻转为0，此时A=1，J=1，K=0，所以Qn+1=1；在第二个时钟脉冲的下降沿，A=0，所以J=l，K=0,所以Qn+1=1。
