图示矩形截面受压杆，杆的中间段右侧有一槽，如图（a）所示。若在杆的左侧，即槽的对称位置也挖出同样的槽（如图（b）），则图（b）杆的最大压应力是图（a）最大...

作者: tihaiku 人气: - 评论: 0

问题图示矩形截面受压杆，杆的中间段右侧有一槽，如图（a）所示。若在杆的左侧，即槽的对称位置也挖出同样的槽（如图（b）），则图（b）杆的最大压应力是图（a）最大压应力的（）。

选项 A. 3/4 B. 4/3 C. 3/2 D. 2/3

答案 A

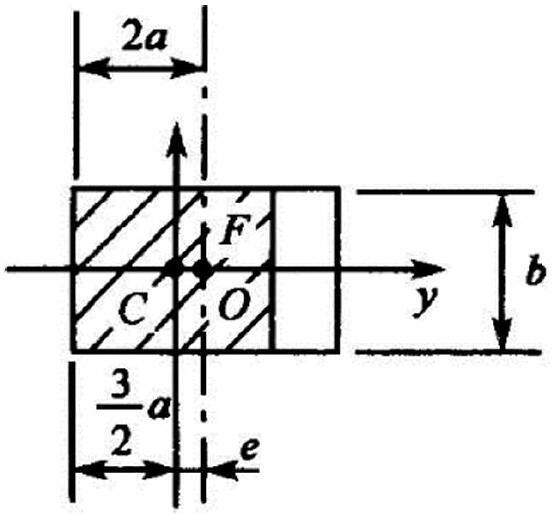

解析（a）图是偏心受压，在中间段危险截面上，外力作用点O与被削弱的截面形心C之间的偏心距

，(如图所示)，产生的附加弯矩

，故（a）图中的最大应力：

。(b)图虽然截面积小，但却是轴向压缩，其最大压应力：

，故

。
