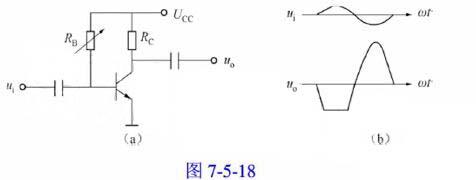

问题晶体管单管放大电路如图7-5-18（a）所示，其中电阻RB可调，当输入ui、输出uo的波形如图7-5-18（b）所示时，输出波形（）。

选项 A.出现了饱和失真，应调大R B.出现了饱和失真，应调小R C.出现了截止失真，应调大R D.出现了截止失真，应调小R

答案 A

解析静态工作点的位置对失真的影响为：若工作点太低，管子容易在输入正弦波的副半周（即输出的正半周）进入截止状态；太高，管子容易在输入正弦波的正半周（即输出的负半周）进入饱和状态。引起的失真分别称为截止失真和饱和失真。导致Q点位置偏高和偏低的原闪是元件参数设置不当。最有效的调整Q点方法是改变基极偏置电阻RB，如果RB太大，IBQ太小，Q点位置就低，会截止失真；如果RB太小，IBQ太大，Q点位置就偏高，会饱和失真。因此，此题出现的是饱和失真，Q点过大，则需要降低Q点，即需要降低IBQ，则可以调大RB。
