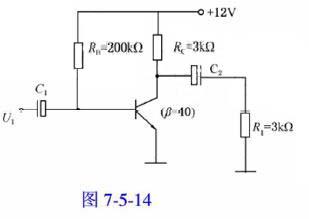

问题如图7-5-14所示为共发射极单管电压放大电路，估算静态点的IB、IC、UCE分别为（）。

选项 A. 57μA； 2.8mA；3.5V B. 57μA； 2.8mA；8V C. 57μA； 4mA；0V D. 30μA； 2.8mA；3.5V

答案 A

解析静态分析：静态基极电流

静态集电极电流IC=βIB=2.5mA，静态管压降UCε=UCC-ICRC=3.5V
