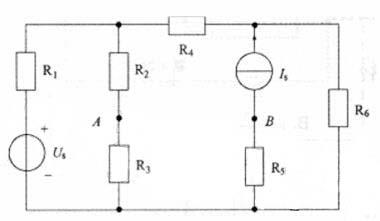

问题电路如图所示，R1=6Ω，R2=R3=3Ω，R4=2Ω，R5=8Ω，R6=10Ω，US=18V,Is=3A,则A、B两点间的电压UAB是（）V。

选项 A. 30.6 B. 3.6 C. -27 D. -30.6

答案 A

解析根据叠加原理，当电压源单独作用时，将电流源断路，纯电阻网络中利用分压原理可得到AB两点的电压为

当电流源单独作用时，将电压源短路，电压源相当于短路，此时AB两点电压为27V;所以UAB=3.6+27=30.6V。
