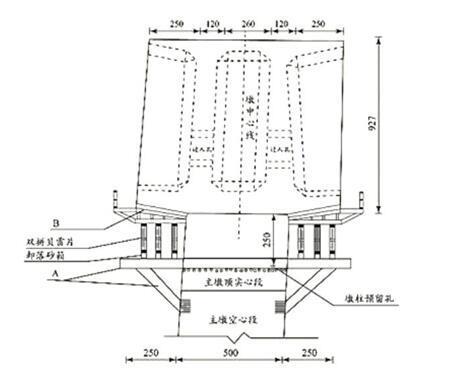

问题背景资料：某施工单位承建了某双线五跨变截面预应力混凝土连续刚构梁桥，桥长612m，跨径布置为81m＋3×150m＋81m。主桥基础均采用钻孔灌注桩，主墩墩身为薄壁单室空心墩，墩身最大高度为 60m。主桥0号、1号块采用单箱单室结构，顶板宽12m，翼板宽3m，主桥桥位处河道宽550m，水深0.8～4m，河床主要为砂土和砂砾。施工中发生如下事件：事件一：根据本桥的地质、地形和水文情况，施工单位主桥上部结构采用悬臂浇筑施工法。其中0号、1号块采用托架法施工，悬臂端托架布置示意图如下图所示。

事件三：0号、1号块混凝土施工拟采用两次浇筑的方案：第一次浇筑高度为5.27m，主要工艺流程为：托架及平台拼装→安装底模及外侧模→E→安装底板、腹板、模隔板钢筋→安装竖向预应力管道及预应力筋、埋设预埋件→F→浇筑混凝土→养护。第二次浇筑高度为4m，主要工艺流程为：G→内侧模加高→安装内支架及顶板、翼板模板→H→安装纵向预应力管道→安装横向预应力管道及预应力筋、埋设各种预埋件→浇筑混凝土→养护。【问题】 1.写出图中A和B的名称。 2.根据本桥结构，施工单位在悬臂施工过程中是否需要采取临时固结措施?说明理由。 3.指出事件三中工艺流程E、F、G、H的名称。

选项

答案

解析 1.悬臂端托架布置示意图中，A的名称是底模支架（扇形托架），B的名称是底模板。 2.施工单位在悬臂施工过程中不需要采取临时固结措施。理由：因为连续刚构梁桥的梁与桥墩是刚性连接，是固结在一起的，故不需要临时固结。 3.E是预压及调整底模标高，F是安装内模板，G—新旧混凝土结合面凿毛洗净，H—安装顶板、翼板钢筋。
