由D、JK触发器组成的逻辑电路如图7-68所示，Q1、Q2的初始状态为00,D=1,当第一个脉冲和第二个脉冲作用后，Q1、Q2分别变为（） A.01和1...

作者: tihaiku 人气: - 评论: 0

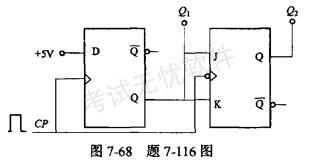

问题由D、JK触发器组成的逻辑电路如图7-68所示，Q1、Q2的初始状态为00,D=1,当第一个脉冲和第二个脉冲作用后，Q1、Q2分别变为（）

选项 A.01和11 B.10和11 C.00和11 D.11和11

答案 B

解析正确答案是B。提示：根据D、JK触发器的性质可知，对于D触发器，D=1,第一个脉冲到来后，Q1=D=1。对于JK触发器，第一个脉冲到来前，J=K=Q1=O,脉冲到来后，输出保持原态，即Q2=0，所以第一个脉冲到来时Q1Q2=10。在第二个脉冲到来之前，D=1,Q1=1=J=K,第二个脉冲到来时，D触发器的输出Q1=D=1,JK触发器的输出Q2翻转，即Q2由脉冲前的0变为1，所以，第二个脉冲后Q1Q2=11。
