Ⅰ土建工程【背景资料】《国家建筑标准设计图集05G511》GWJ18-2A 设计说明：角钢L75×5 钢板＿8 金属构件...

作者: tihaiku 人气: - 评论: 0

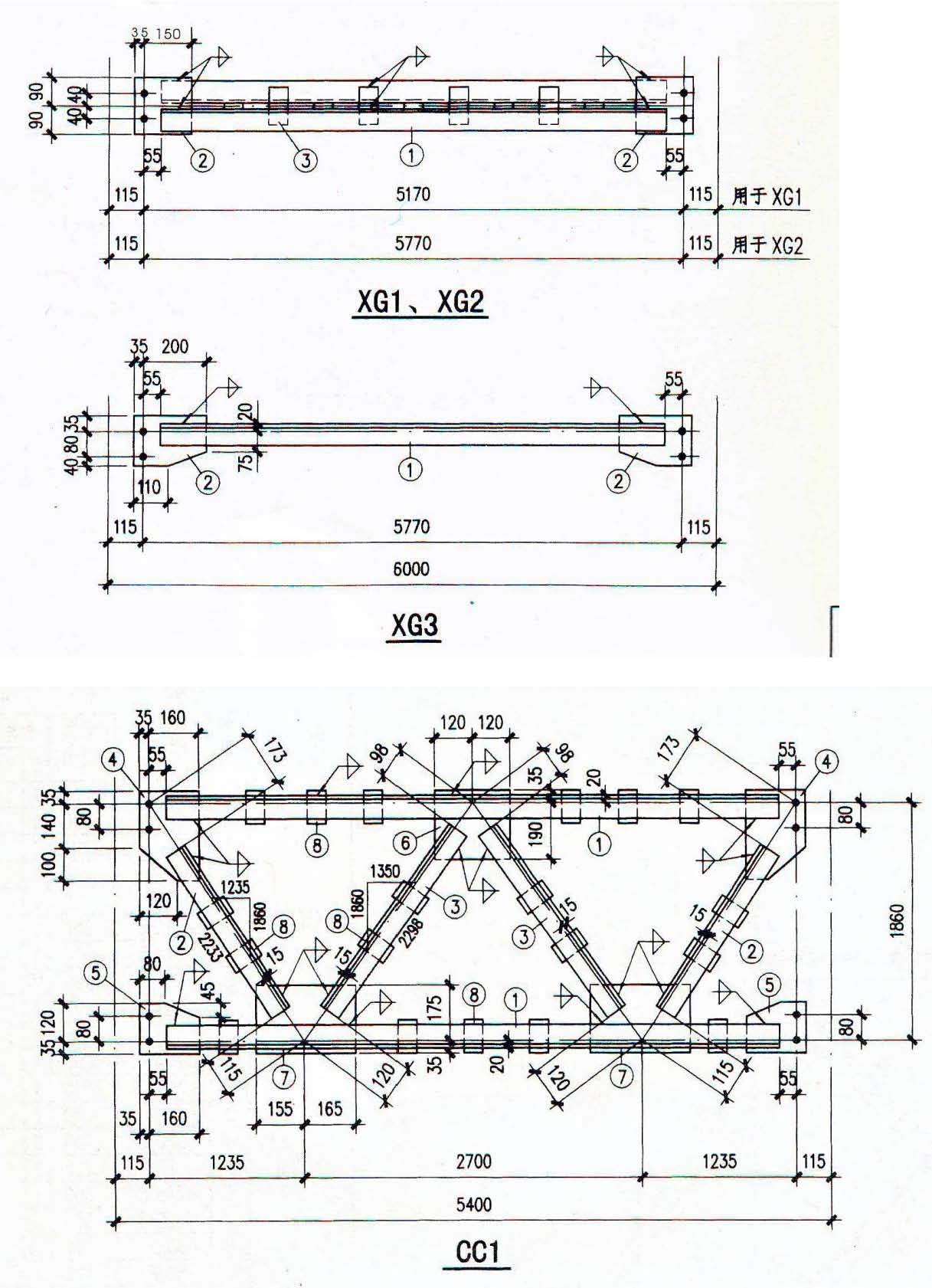

问题 Ⅰ土建工程【背景资料】《国家建筑标准设计图集05G511》GWJ18-2A

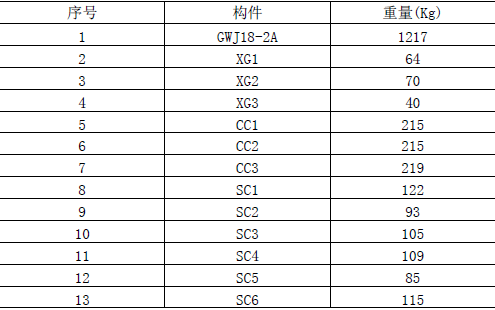

设计说明：角钢L75×5 钢板＿8 金属构件场外制作，运至场内安装，运输距离20Km 以内。 6.Ⅰ.1 构件重量表

问题： 1.依据《房屋建筑与装饰工程计量规范》（GB500854-2013）的要求计算钢屋架、钢支撑、刷油漆、刷防火涂料工程量。（假设上下弦设计相同，钢屋架刷油漆、刷防火涂料面积按40m2/t计算，钢支撑刷油漆、刷防火涂料面积按50m2/t计算）。 2.根据表6.Ⅰ.2和表6.Ⅰ.3编制钢屋架分项工程的综合单价分析表6.Ⅰ.4。表6.Ⅰ.2分部分项工程量清单项目的统一编码

管理费率为人工和机具费用之和的25%，利润为人工和机具费用之和25%。钢屋架为一类金属构件，钢支撑为二类金属构件。

选项

答案

解析问题1： (1)GWJ: 27×1217=32859KG=32.859t (2)钢支撑： CC1=4×215=860KG CC2=6×215=1290KG XG1=24×64=1536KG XG2=60×70=4200KG XG3=48×40=1920KG SC1=24×122=2928KG SC2=24×93=2232KG 合计：14996KG=14.996t (3) 刷油漆 32.859×40+14.996×50=2064.16m2 (4) 刷防火涂料 32.859×40+14.996×50=2064.16m2 问题2：表6.Ⅰ.4 工程量清单综合单价分析表
