Ⅲ.电气安装工程　　某化工厂合成车间动力安装工程，如图6.Ⅲ所示。　　1．AP1为定型动力配电箱，电源由室外电缆引入，基础型钢采用10#槽钢（单位...

作者: tihaiku 人气: - 评论: 0

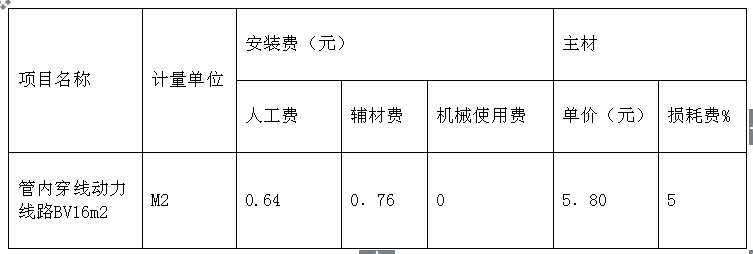

问题 Ⅲ.电气安装工程　　某化工厂合成车间动力安装工程，如图6.Ⅲ所示。　　1．AP1为定型动力配电箱，电源由室外电缆引入，基础型钢采用10#槽钢（单位重量为10㎏/m）　　2．所有埋地管标高均为-0.2m，其至AP1动力配电箱出口处的管口高出地坪0.1m，设备基础顶标高为+0.5m，埋地管管口高出基础项面0.1m，导线出管口后的预留长度为1m，并安装1根同口径0.8m长的金属软管。　　3．木制配电板引至滑触线的管、线与其电源管、线相同，其至滑触线处管口标高为+6m，导线出管口后的预留长度为1m. 　　4．滑触线支架采用螺栓固定，两端设置信号灯。滑触线伸出两端支架的长度为1m. 　　5．表中数据为计算该动力工程的相关费用：

　管理费和利润分别按人工费的55％和45％计。　　6.分部分项工程景清单的统一编码为：

问题：　　1．根据图示内容和（（建设工程工程量清单计价规范势的规定，计算相关工程量和编制分部分项工程量清单。将配管、配线和滑触线的计算式填入答题纸上的相应位置，并填写答题纸表6.Ⅲ.1“分部分项工程量清单”。　　2．假设管内穿线BV16mm2的清单工程量为60m，依据上述相关费用计算该项目的综合单价，并填入答题纸表6.111.2“分部分项工程量清单综合单价计算表”。　　（计算过程和结果均保留两位小数）

选项

答案

解析 Ⅲ. 电气安装工程问题1: (27分) 1. 钢管ф32工程量计算： (0.1+0.2+7+0.2+1.5)+(6-1.5-0.5)=9+4=13(m) (3分) 2. 钢管ф50工程量计算： 25+17+(0.2+0.5+0.1+0.2+0.1)Х2=42+2.2=44.2(m) (3分) 3. 导线BV16mm2工程量计算: 13Х4+2.8=54。8(m) (3分) 4. 导线BV50mm2工程量计算: 44.2Х4+3+3+2.8=175.6(m) (3分) 5. 角钢滑触线L50Х50Х5工程量计算： (7Х3+1+1)Х3=69（m） (3分) 表6.Ⅲ.1分部分项工程量清单工程项目：合成车间动力工程

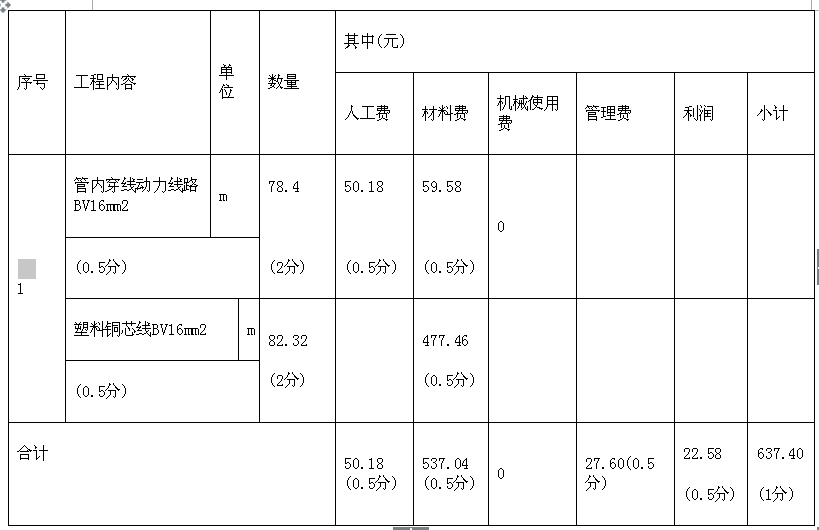

问题2：(13分) 表6.Ⅲ.2分部分项工程量清单综合单价计算表工程名称：合成车间动力工程计量单位：m 项目编号：030212003001(0.5分) 工程数量：60 项目名称：电器配线，管内穿线BV16mm2(0.5分) 综合单价：10.62元 (2.5分)
