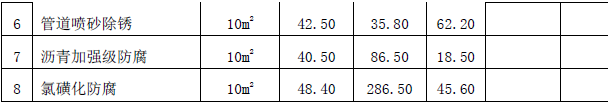

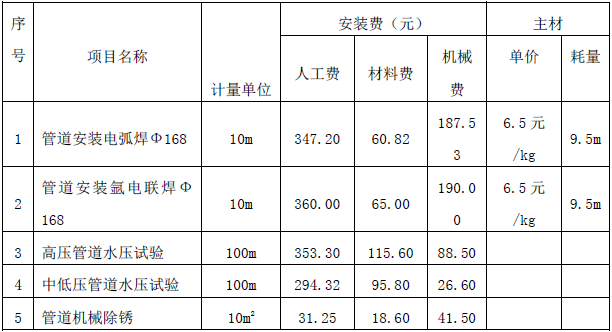

问题 Ⅱ. 管道和设备工程某工程背景资料如下： 1.图6.Ⅱ为某配水阀室工艺管道系统安装图。 2.管道工程的相关定额见下表

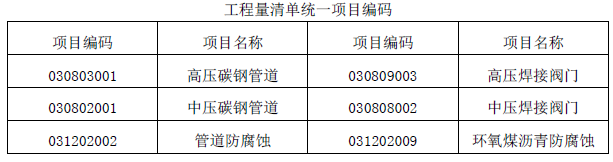

企业管理费和利润分别是人工费的85%和35%。 3.按照《建设工程工程量清单计价规范》（GB50500—2013）的相关规定及统一编码，完成下列问题。

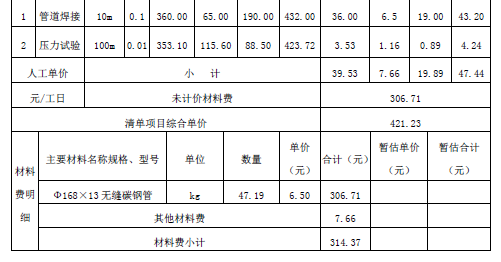

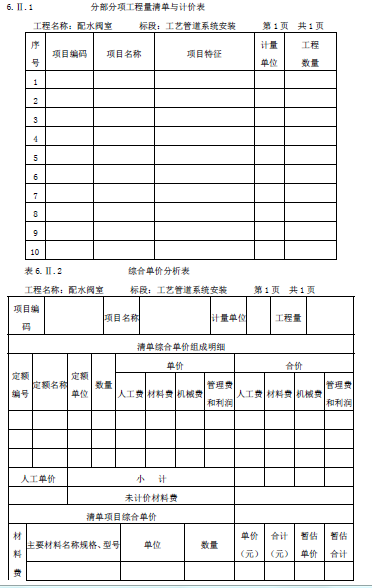

问题： 1．按照图6.Ⅱ，列式计算Ф168*13、Ф114*9、Ф60*5.5、Ф48*5、Ф34*4 管道（区分地上、地下敷设方式）、Ф168*13、Ф114*9 管件和管道防腐的清单工程量（计量范围以图示墙轴线为界）。（保留两位小数） 2.按照图6.Ⅱ中所列的阀门数量，及图6.Ⅱ中规定的管道安装技术要求，在答题纸上表6.Ⅱ.1“分部分项工程量清单与计价表”中，编制配水阀室的分部分项工程量清单项目。 3.按照背景条件2，在答题纸上表6.Ⅱ.2“工程量清单综合单价分析表”中，编制Ф168* 13 管道（单重49.67kg/m）工程量清单综合单价。（数量栏保留三位小数，其余保留两位小数）

选项

答案

解析问题1. （1）碳钢无缝钢管的工程量计算式： Ф168*13：地上敷设：0.3+0.9+0.8*4+0.9=5.3（m） Ф114*9：5.9m 地下敷设：2.4+1.2=3.6（m）地上敷设：0.3+0.64+0.96+0.4=2.3（m） Ф60*5.5:3.2m Ф48*5:33m 地下敷设：18m 地上敷设：15m Ф34*4:8.5m （2）碳钢成品管件的工程量计算式： DN100（或Ф114）：弯头1+1+1=3 个 DN150（或Ф168）： DN150*100（或Ф168*114）大小头1 个 DN150*50（或Ф168*60）大小头1 个 DN150*40（或Ф168*48）三通1+5=6 个小计：1+1+6=8 个（3）环氧煤沥青防腐蚀的工程量计算式： 3.14*（0.114*3.6＋0.048*18）=4.002 ㎡（4）管道防腐蚀的工程量计算式： 3.14*（0.168*5.3＋0.114*2.3＋0.06*3.2＋0.048*15＋0.034*8.5）=2.354 ㎡问题2.

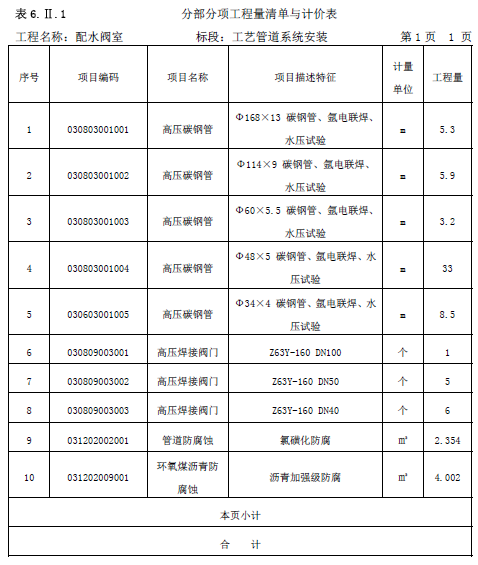

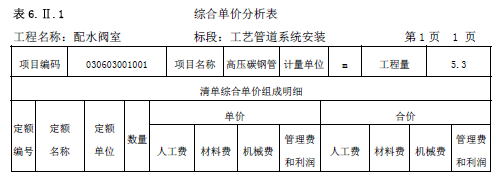

问题3.
