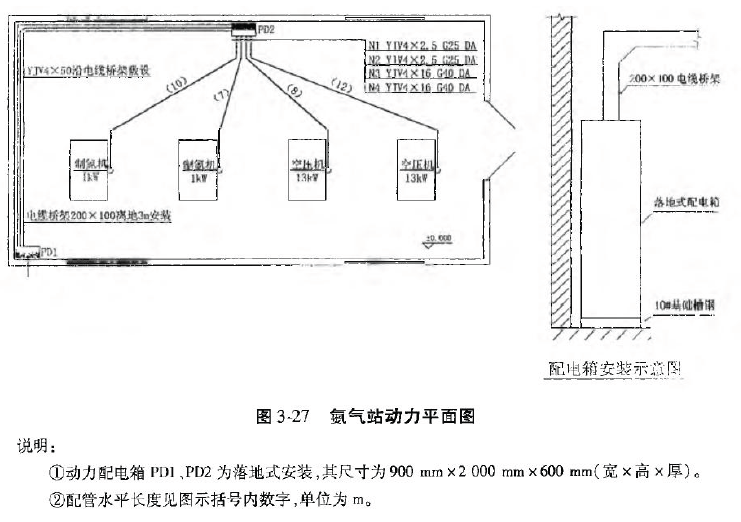

问题 C--Ⅲ.电气安装工程背景资料：某氮气站动力安装工程如图3-27 所示。

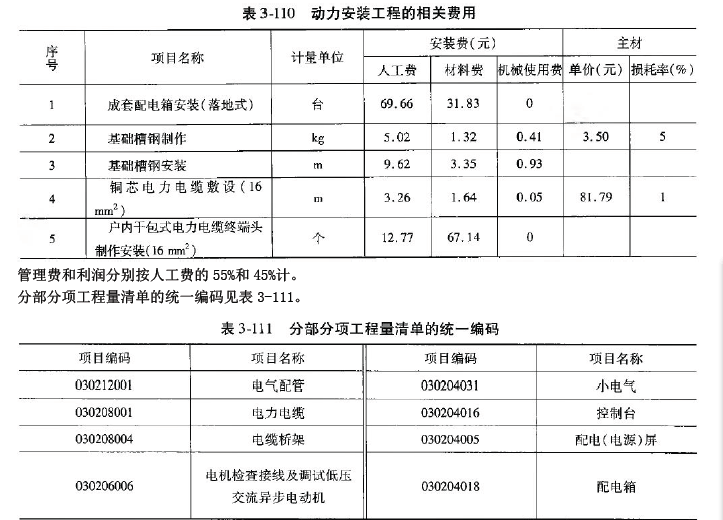

①PD1、PD2 均为定型动力配电箱，落地式安装，基础型钢用10#槽钢制作，其重量为10kg/m。 ②PD1 到PD2 电缆沿桥架敷设，其余电缆均穿钢管敷设，埋地钢管标高为-0.2m。埋地钢管至动力配电箱出口高出地坪+0.1m。 ③4 台设备基础标高均为+0.3m，至设备电机处的配管管口高出基础面0.2m，均连接1 根长0.8m 同管径的金属软管。 ④计算电缆长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度，连接电机处，出管口后电缆的预留长度为1m，电缆头为户内干包式，其附加长度不计。 ⑤电缆桥架（200*100）的水平长度为22m。 ⑥表3-110 中数据为计算该动力安装工程的相关费用

问题： 1.根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。列式计算配管、电缆敷设和电缆桥架工程量，并填写“分部分项工程量清单”。 2.假设电力电缆YJV4*16 穿管敷设的清单工程量为30m，依据上述相关费用数据计算配电箱（落地式安装）和电力电缆YJV4*16 穿管敷设两个项目的综合单价，并分别填入答题纸“分部分项工程量清单综合单价计算表”。（注：计算过程和结果均保留2 位小数。）

选项

答案

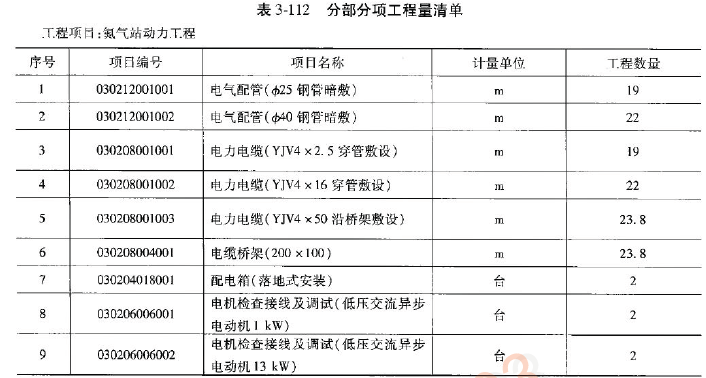

解析问题1：【解题要点】电气安装工程量的计算以及相应分部分项工程量清单表的编制，如项目编码、项目名称等按题干要求填写。 ①钢管Φ25 工程量计算： 10+7+（0.2+0.1）*2+（0.2+0.3+0.2）*2=19m ②钢管Φ40 工程量计算： 8+12+（0.2+0.1）*2+（0.2+0.3+0.2）*2=22m ③电缆YJV4*2.5 工程量计算： 10+7+（0.2+0.1）*2+（0.2+0.3+0.2）*2=19m ④电缆YJV4*16 工程量计算： 8+12+（0.2+0.1）*2+（0.2+0.3+0.2）*2=22m ⑤电缆桥架200*100 工程量计算： 22+[3-（2+0.1）]*2=23.8m ⑥电缆YJV4*50 工程量计算： 22+[3-（2+0.1）]*2=23.8m

问题2：【解题要点】注意综合单价的构成和计算，尤其是数量的确定。【解题过程】
