F-Ⅲ.电气安装工程某氮气站动力安装工程如图1-6-3 所示： 1.PD1、PD2 均为定型动力配电箱，落地式安装，基础型钢用10#槽钢制作，其...

作者: rantiku 人气: - 评论: 0

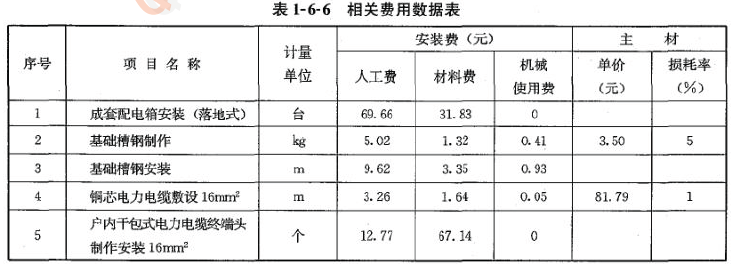

问题 F-Ⅲ.电气安装工程某氮气站动力安装工程如图1-6-3 所示： 1.PD1、PD2 均为定型动力配电箱，落地式安装，基础型钢用10#槽钢制作，其重量为10kg/m。 2.PD1 至PD2 电缆沿桥架敷设，其余电缆均穿钢管敷设，埋地钢管标准高为一0.2m。埋地钢管至动力配电箱出口处高出地坪+0.lm。 3.4 台设备基础标高均为+0.3m，至设备电机处的配管管口高出基础面0.2m,均连接1 根长0.8m 同管径的金属软管。 4-计算电缆长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度，连接电机处，出管口后电缆的预留长度为lm,电缆头为户内干包式，其附加长度不计。 5.电缆桥架（200X100)的水平长度为22m。 6.表1-6-6 中数据为计算该动力安装工程的相关费用：

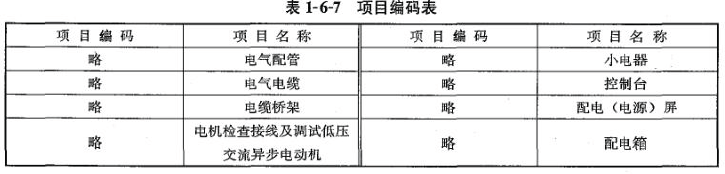

管理费和利润分别按人工费的55%和45%计。分部分项工程量清单的统一编码见表1-6-7。

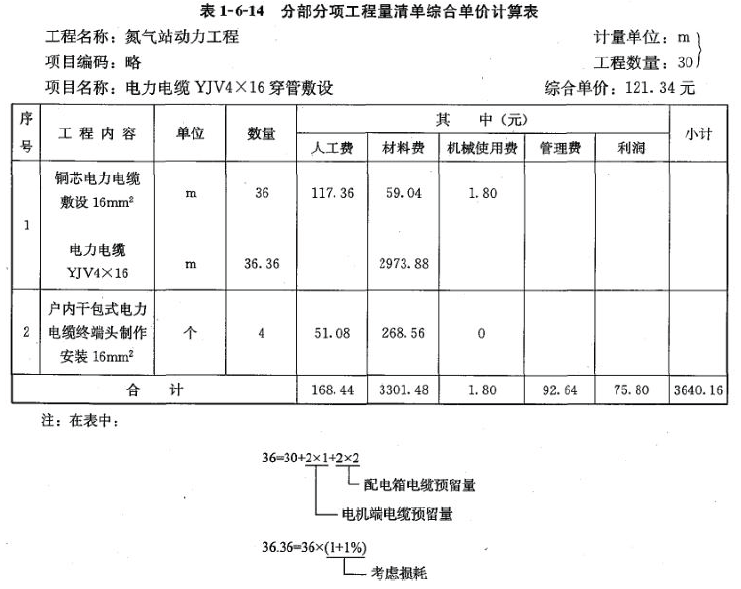

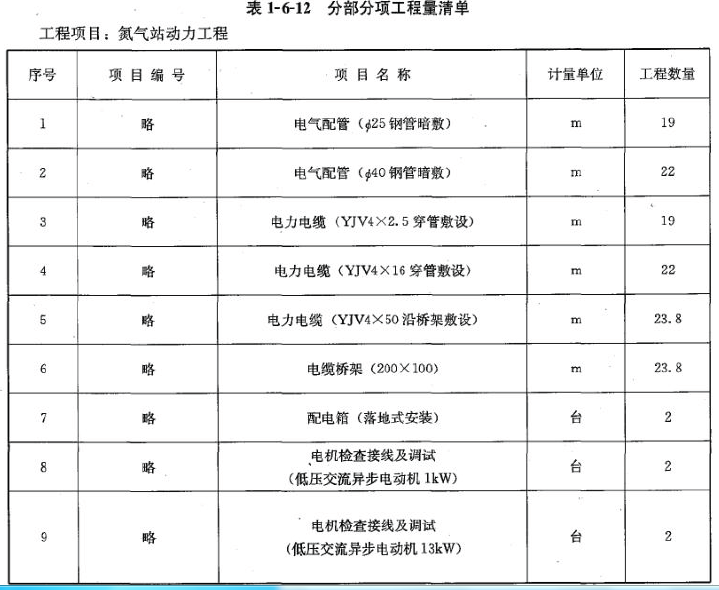

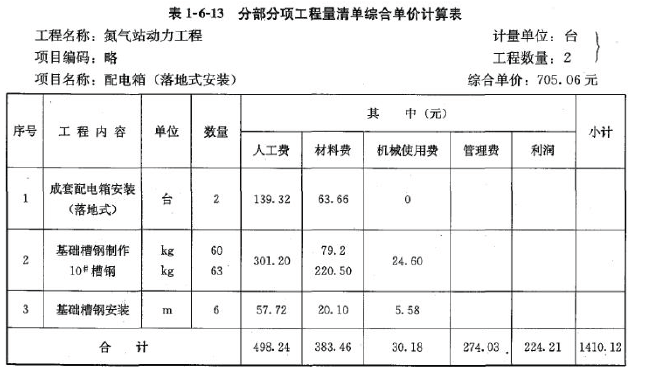

问题： 1.根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。将配管、电缆敷设和电缆桥架工程量的计算式填人表格中的相应位置，并填写表1-6-12“分部分项工程量清单' 2-假设电力电缆YJV4X16 穿管敷设的清单工程量为30m,依据上述相关费用数据计算配电箱(落地式安装）和电力电缆YJV4X16 穿管敷设两个项目的综合单价，并分别填入表1-6-13 和表1-6-14“分部分项工程量清单综合单价计算表'(计算过程和结果均保留2 位小数）

选项

答案

解析问題1: 1.钢管?25 工程量计算：10+7+(0.2+0.1)X2+(0.2+0.3+0.2)X2=19(m) 2.钢管?40 工程量计算：8+12+(0.2+0.1)X2+(0.2+0.3+0.2)X2=22(m) 3.电缆YJV4X2.5 工程量计算：10+7+(0.2+0.1)X2+(0.2+0.3+0.2)X2=19(m) 4.电缆YJV4X16 工程量计算：8+12+(0.2+0.1)X2+(0.2+0.3+0.2)X2=22(m) 5.电缆桥架200X100 工程量计算：22+[3—（2+0.1)]X2=23.8(m) 6.电缆YJV4X50 工程量计算：22+[3—(2+0.1)]X2=23.8(m)

问题2.
