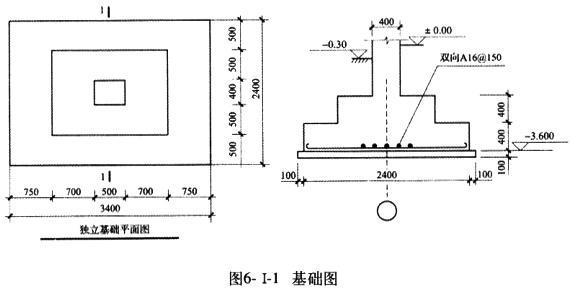

问题本试题分三个专业（Ⅰ．土建工程、II.管道和设备工程、Ⅲ．电气和自动化控制工程），请任选其中一题作答。若选作多题，按所答的第一题（卷面顺序）计分。 I．土建工程某工程独立基础见图6-Ⅰ-1，共1 8个。已知：土壤类别为三类土；基础垫层为C10混凝土，独立基础及上部结构柱为C20混凝土；弃土运距200m；基础回填土夯填；土方挖、填计算均按天然密实土。

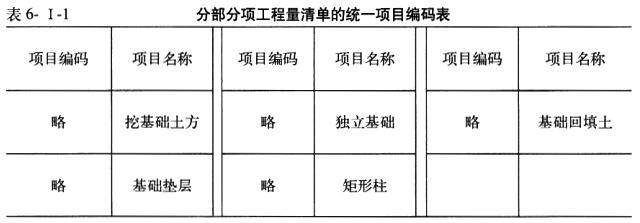

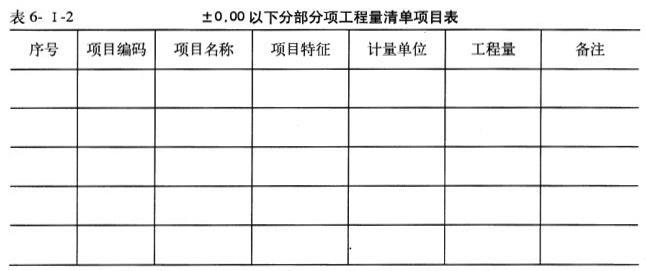

问题： 1．列式计算表6-I-1所示的0.00以下分部分项工程清单工程量，并编制按表6-I-2的格式编制分部分项工程量清单项目表。

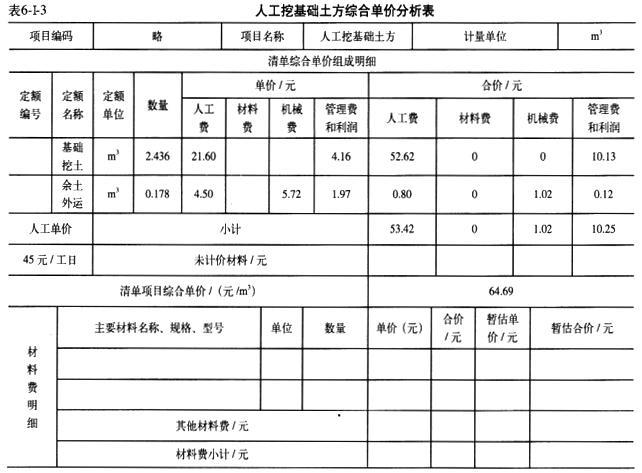

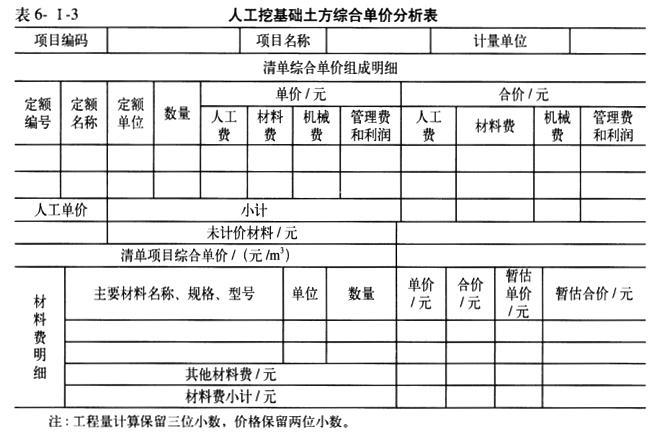

2．某承包商拟投标该工程，根据地质资料，确定柱基础为人工放坡开挖，边坡系数为0.33，工作面300mm；余土用翻斗车外运200m。试计算土方开挖、余土外运、基础回填土的施工工程量（均按自然方计算）。 3．该承包商使用的消耗量定额如下：挖1m3土方人工0.48工日（包括基底针探用工）；土方运输（外运200m）每立方米土方需人工0.10工日、翻斗车0.069台班。已知：翻斗车台班单价为82.85元／台班，人工工资为45元／工日。管理费率为12%；利润率为6%，风险系数为0.5%。试编制基础土方工程量清单的综合单价分析表。

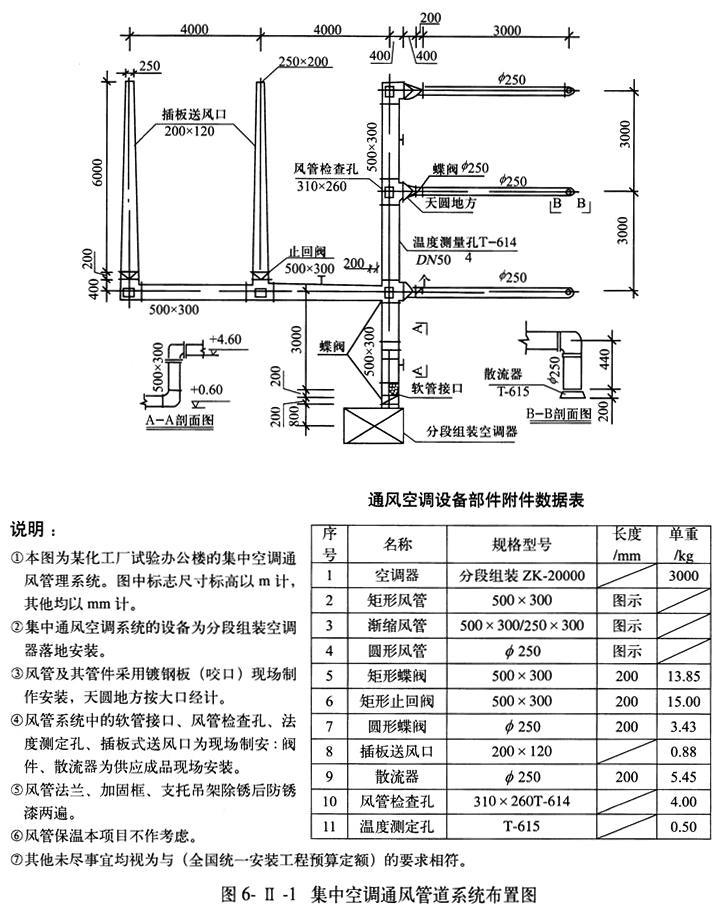

Ⅱ．管道和设备工程某化工厂内新建办公试验楼集中空调通风系统安装工程，如图6-Ⅱ-1所示。

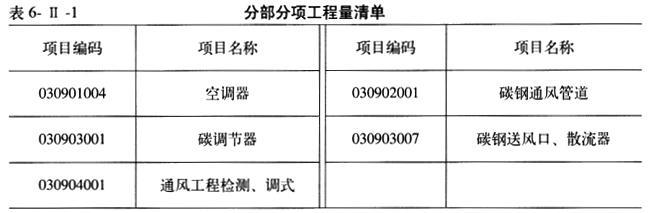

(1)该工程分部分项工程量清单项目的统一编码如表6-Ⅱ-1所示。

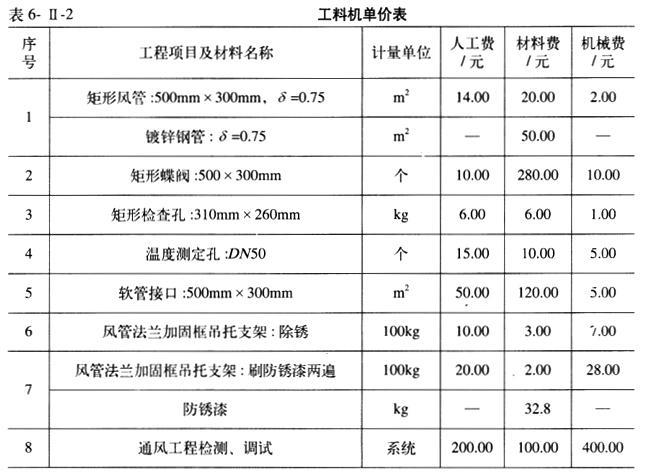

(2)管理费、利润分别按人工费的55%、45%计。 (3)该工程部分分部分项工程项目的工料机单价如表6-Ⅱ-2所示。（计算结果均保留两位小数）

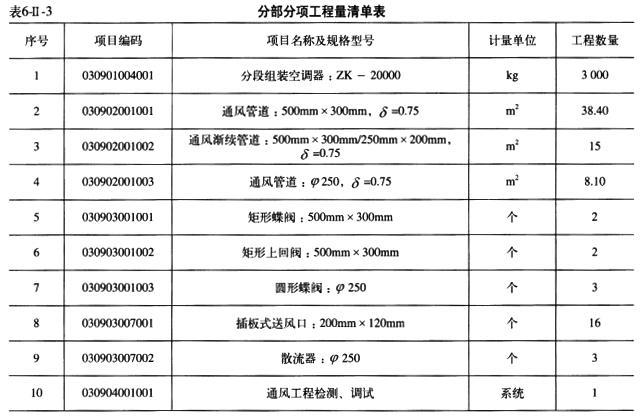

说明： ①每10m2通风管道制作安装工程量耗用11.38m2镀锌钢板；②每10m2通风管道制作安装工程中，风管法兰加固框吊托支架耗用钢材按52.00kg计，其中施工损耗为4%；③每100kg风管法兰加固框吊托支架刷油工程量，刷防锈漆两遍，耗用防锈漆2.5kg。问题： 1．根据《建设工程工程量清单计价规范》的规定，编列出该工程的分部分项工程量清单项目，将相关内容填入答题卷表6-Ⅱ-3中，并在表6-Ⅱ-3的下面列式计算三种通风管道的工程量。 2．假设矩形风管500mm*300mm的工程量为40m2时，依据《建设工程工程量清单计价规范》的规定，计算矩形风管500mm*300mm的工程量清单综合单价，将相关数据内容填入答题卷表6-Ⅱ-4中，并在表6-Ⅱ-4下面列式计算所列项目的工程量或耗用量（此处表略）。 Ⅲ．电气和自动化控制工程某综合楼防雷接地系统如图6-Ⅲ-1所示

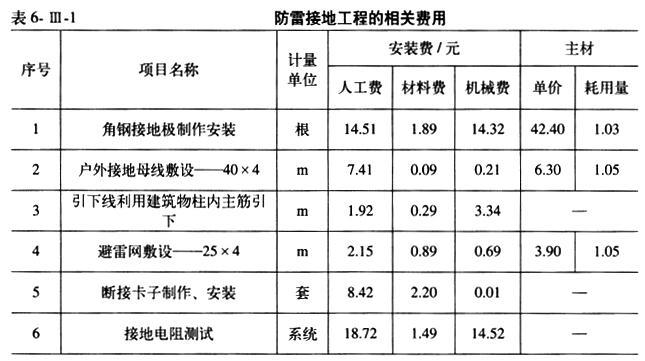

说明： ①图示标高以室外地坪为0.00计算。不考虑墙厚，也不考虑引下线与避雷网、引下线与断接卡子的连接耗量； ②避雷网均采用-25*4镀锌扁钢，C～D和③～④部分标高为24m，其余部分标高均为21m； ③引下线利用建筑物柱内主筋引下，每一处引下线均需焊接2根主筋。每一引下线离地坪1.8m处设一断接卡子； ④户外接地母线均采用-40*4镀锌扁钢，埋深0.7m； ⑤接地极采用L50*50*5镀锌角钢制作，L=2.5m； ⑥接地电阻要求小于1 0欧姆； ⑦图中标高单位以m计，其余均为mm。 (1)该防雷接地工程的相关费用如表6-Ⅲ-1所示。

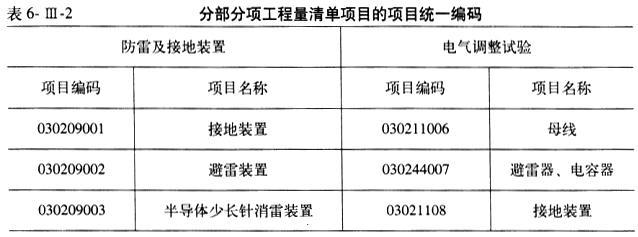

(2)管理费和利润分别按人工费的55%和45%计算。 (3)分部分项工程量清单的统一编码如表6-Ⅲ-2所示。

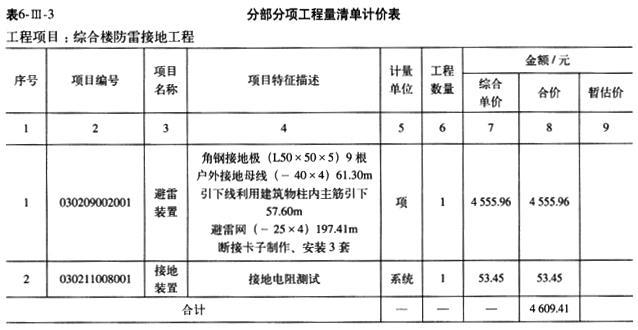

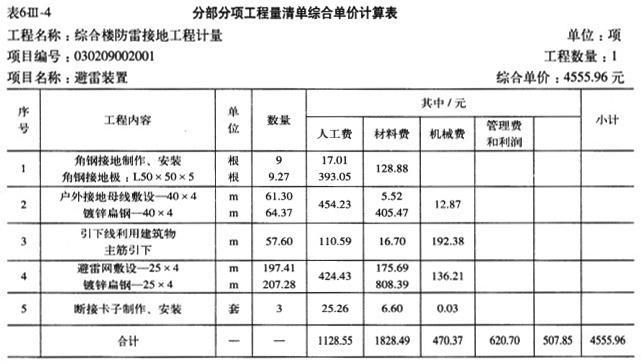

问题： 1．根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单计价表。将户外接地母线敷设（以断接卡子1.8m处作为接地母线与引下线的分界点）、引下线利用建筑物柱内主筋引下和避雷网敷设的工程量计算式填入答题卷表6-Ⅲ-3上方的相应位置，并填写答题卷表6-Ⅲ-3“分部分项工程量清单计价表”中的第1～5项（此处表略）。 (1)户外接地母线敷设工程量计算式。 (2)引下线利用建筑物柱内主筋引下工程量计算式。 (3)避雷网敷设工程量计算式。 2．依据上述相关费用数据计算避雷装置项目的工程量清单综合单价，并分别填入表6-Ⅲ-4“分部分项工程量清单综合单价计算表”（此处表略）和表6-Ⅲ-3“分部分项工程量清单计价表”中的第6～7项。（计算结果均保留两位小数）

选项

答案

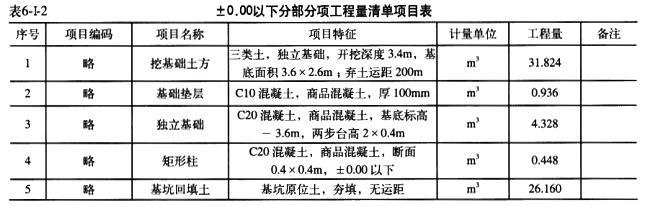

解析 I．土建工程 1．(1)清单工程量计算： 1)挖基础土方：(2.4+0.1*2)*(3.4+0.1*2)*(3.6+0.1 - 0.3)=31.824 (m3) 2)基础垫层：(2.4+0.1*2)*(3.4+0.1*2)*0.1=0.936(m3) 3)独立基础：2.4*3,4*0.4+1.9*1.4*0.4 - 4.328(m3) 4)矩形柱：0.4*0.4*(3.6 - 0.8) =0.488(m3) 5)回填土：31.824 - [0.936+4.328+0.4*0.4* (3.6 - 0.8 - 0.3)]=31.824 - 5.664 - 26.160(m3) (2)基础工程分部分项工程量清单项目见表6-I-2。

2．(1)挖基础土方：(3.6+0.3*2)*(2.6+0.3*2)*1+(3.6+0.3*2+3.3*0.33)*6+0.3*2+3.3*0.33)*3.3+1/3*0.332*3.32= 77.508(m3) (2)余土外运：5.664 (m3) (3)基础回填土：77.508 - 5.664=71.844(m3) 3．

Ⅱ．管道和设备工程 1．(1)本题相关计算规则为： ①空调器按设计图示数量计算，其中分段组装式空调器按设计图纸所示质量以“kg”为计量单位。 ②碳钢通风管道制作安装按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。直径和周长按图示尺寸为准展开。 ③渐缩管、圆形风管按平均直径，矩形风管按平均周长计算。 ④通风管道部件的制作安装包括风管蝶阀、止回阀，按设计图示数量计算。 ⑤风口、散流器按设计图示数量计算。 ⑥通风工程的检测、调试按由通风设备、管道及部件等组成的通风系统计算。 (2)具体计算过程如下：

①矩形风管500mm*300mm的工程量=3+(4.6 - 0.6)+3+3+4+4+0.4+0.4+0.8+0.8+0.8 - 0.2=24(m) 24*(0.5+0.3)*2=38.40(m2) ②渐缩风管500mm*300mm/250mm*200mm的工程量=6+6=12(m) 12*(0.5+0.3+0.25+0.2) =15(m2) ③圆形风管250的工程量=3*(3+0.44)=10.32(m) 10.32*3.14*0.25=8.10 (m2) 2．填表如下：

(1)该项风管镀锌钢板耗用量=40/10*11.38=45.52(m2) (2)该项风管检查孔工程量=5*4=20（kg） (3)该项风管法兰、加固框、吊托支架刷油漆工程量=40/10*(52/1.04) =200(kg) (4)该项风管法兰、加固框、吊托支架防锈漆耗用量=200/100*2.5=5（kg） Ⅲ.电气和自动化控制工程 1．户外接地母线、引下线的敷设和避雷网的制作、安装按设计图示尺寸以长度计算。则： (1)户外接地母线敷设工程量=[(5*8)+(3+2.5)+3+3+(0.7+1.8)*3]*(1+3.9%)=61.30(m) (2)引下线利用建筑物柱内主筋引下工程量=(21 - 1.8)*3=57.60(m) (3)避雷网敷设工程量=[(2.5+1 0+2.5)* 4+10+ (10+8+14+8)*2+14*2+ (24 - 21)*4]*(1+3.9%)=197.41(m)

2．填表如下：
