根据双代号网络图绘图规则，下列网络图中的绘图错误有()处。 A、 2 B、 3 C、 4 D、 5

作者: rantiku 人气: - 评论: 0

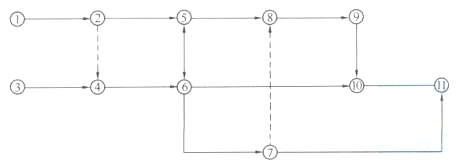

问题根据双代号网络图绘图规则，下列网络图中的绘图错误有()处。

选项 A、 2 B、 3 C、 4 D、 5

答案 A

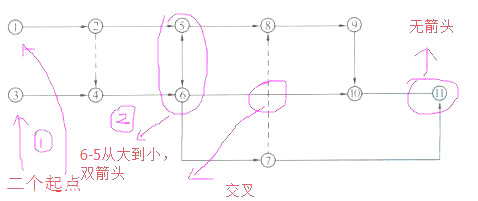

解析新版教材P134相关绘图规则的内容工程网络计划的类型和应用。本题的绘图错误共有4处，分别是：双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而本题中有两个起点①和③；双代号网络图中，在节点之间严禁出现带双向箭头的连线，本题中有⑨、⑩之间是双向箭头的连线；双代号网络图中，在节点之间严禁出现带无箭头的连线，本题中⑩、⑩之间出现带无箭头的连线；绘制网络图时，箭线不宜交叉，本题中⑦、⑧与⑥、⑩之间出现交叉。可见，正确选项是C。
