某双代号网络计划如下图所示，图中存在的绘图错误有()。A:多个终点节点B:节点编号重复C:两项工作有相同的节点编号D:循环回路E:多个...

作者: rantiku 人气: - 评论: 0

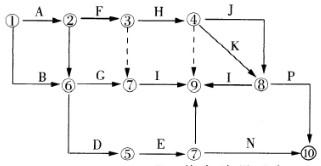

问题某双代号网络计划如下图所示，图中存在的绘图错误有()。

选项 A:多个终点节点 B:节点编号重复 C:两项工作有相同的节点编号 D:循环回路 E:多个起点节点

答案 ABC

解析双代号网络计划的绘图规则：(1)双代号网络图必须正确表达已定的逻辑关系；(2)双代号网络图中，严禁出现循环回路；(3)双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；(4)双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；(5)当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制；(6)绘制网络图时，箭线不宜交叉；(7)双代号网络图中应只有一个起点节点和一个终点节点，而其他所有节点均应是中间节点；(8)双代号网络图应条理清楚，布局合理。网络图节点的编号顺序应从小到大，可不连续，但不允许重复。图中出现多个终点节点9和10，重复节点编号7和7，相同工作节点编号J和K。
