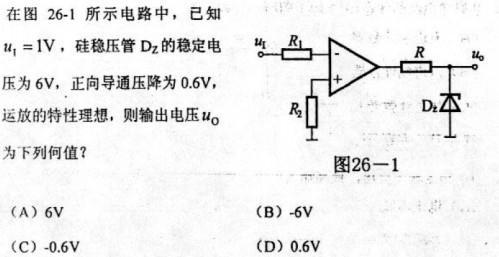

问题

选项

答案 C

解析

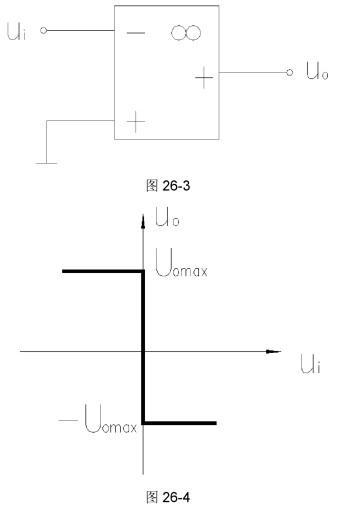

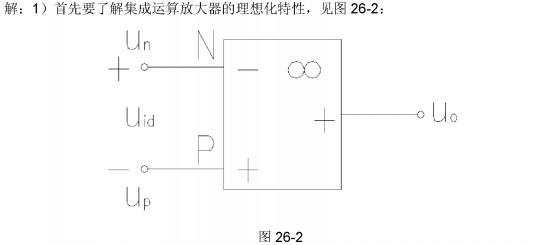

两个输入端中，N称为反相输入端，如果输入信号由此加入，则由它产生的输出信号与输入信号反相；P称为同相输入端，如果输入信号由此加入，则由它产生的输出信号与输入信号同相。理想状态说明开环差模电压放大倍数趋于无穷大，但实际由于直流电源等条件的限制，放大倍数不会达到无穷。 2)本题的模型实际上是一个简单的单限电压比较器，单限电压比较器见图26-3，它具有这样的特性：当输入电压大于零时，运算放大器输出为负的最大值，即低电平；当输入电压小于零时，运放的输出为正的最大值，及高电平，其传输特性见图26-4。 3)综上考虑，本题中输出端得电压应该为低电平，其电位值应该小于地（零）电位，因此，稳压管Dz应该工作在正向导通状态，并且从地（零）电位沿着Dz的方向下降0.6V，故输出端得电压为-0.6V。所以，本题选（C)。
