电力系统的部分接线如图所示，各地电网的额定电压示于图中，设变压器T1工作于接+2.5%的抽头，T2工作于主抽头，T3工作于-5%抽头，这些变压器的实际变比...

作者: rantiku 人气: - 评论: 0

问题电力系统的部分接线如图所示，各地电网的额定电压示于图中，设变压器T1工作于接+2.5%的抽头，T2工作于主抽头，T3工作于-5%抽头，这些变压器的实际变比为：

（A）T1:10.5/124.025kV，T2:110/38.5kV，T3:33.25/11kV （B） T1:10.5/121kV，T2:110/38.5kV，T3:36.575/10kV （C）T1:10.5/112.75kV，T2:110/35kV，T3:37.5/11kV （D） T1:10.5/115.5kV，T2:110/35kV，T3:37.5/11kV

选项

答案 C

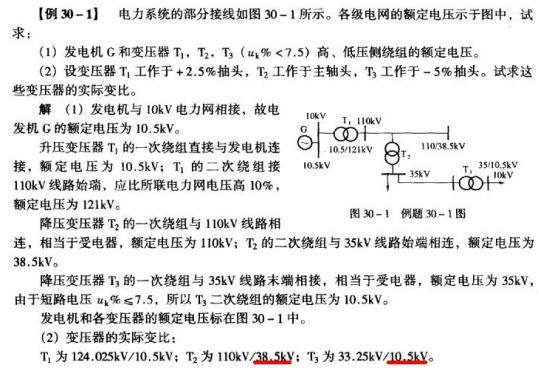

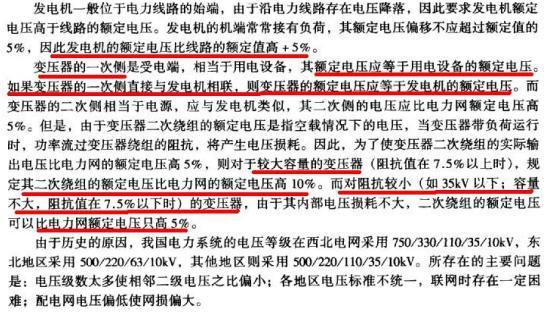

解析解：对于两绕组变压器，主接头装在高压侧。变压器T1额定变比为：10.5/121kV，T1实际变比为10.5/121（1+2.5%）=10.5/124.025kV; 变压器T2额定变比为：110/38.5kV，T2实际变比为110/38.5kV; 变压器T3额定变比为：35/11kV，T3实际变比为35（1-5%）/11=33.25/11kV; 点评：参考【09供配电第46题】变压器一次侧接110kV线路，二次侧接10kV线路，该变压器分接头工作在+2.5%，则实际变比为：（A）110/10kV （B）112.75/11kV （C）112.75/10.5kV （D）121/11kV 解：选C。点评：不要错选B。相关知识点与例题如下：
