如图所示电路是用D/A转换器和运算放大器组成的可变增益放大器，DAC的输出电压u=-DnVREF/255，它的电压放大倍数Av = u0/ui可由输入数字...

作者: rantiku 人气: - 评论: 0

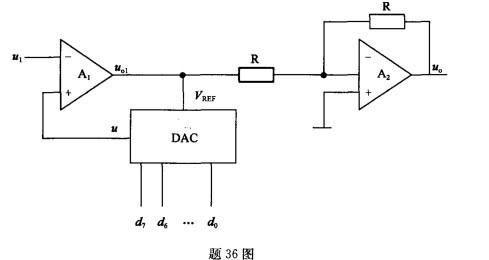

问题如图所示电路是用D/A转换器和运算放大器组成的可变增益放大器，DAC的输出电压u=-DnVREF/255，它的电压放大倍数Av = u0/ui可由输入数字量Dn来设定。当Dn取(01)H和(EF)H时，Av分别为（）。

选项 A. 1 和 25. 6 B. 1 和 25. 5 C. 256 和 1 D. 255 和 1

答案 D

解析解排除法。因为VREF = - u0= - Avui，先将A、B选项中的Av为1，Dn为1，代入求得VREF = - ui，u = ui/255，此时判断第一级比较级，无论输入多少都出现矛盾结论，故排除选项A、B。同理，可排除选项C。答案:D
