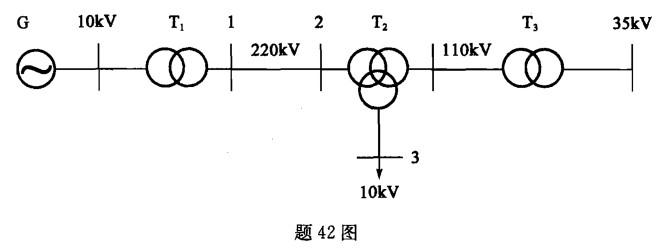

问题电力系统的部分接线如图所示，各电压级的额定电压已标明，则G，T1，T2，T3各电气设备的额定电压表述正确的是（）。

选项 A. G：10.5 T1：10.5/242 T2：220/121/11 T3：110/38.5 B. G：10 T1：10/242 T2：220/110/11 T3：110/35 C. G：10.5 T1：10.5/220 T2：220/110/11 T3：110/38.5 D. G：10.5 T1：10.5/242 T2：220/110/11 T3：110/38.5

答案 A

解析解发电机的额定电压比线路的额定电压高5%，UGN= 10.5kV。变压器的一次侧其额定电压等于用电设备的额定电压，变压器的二次侧相的额定电压比电力网的额定电压高10%。所以，对于发电机G：UG1 =10.5kV；T1 ：10.5/242kV；T2：220/121/llkV；T5：110/38.5kV。
