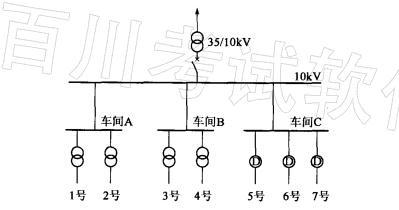

问题某电力用户有若干10kV车间变电所,供电系统见下图,给定条件如下： 1)35kV线路电源侧短路容量无限大。 2)35/10kV变电所10kV母线短路容量104MV.A。 3)车间A、B和C变电所10kV母线短路容量分别为102MV.A、100MV.A、99MV.A。 4)车间B变电所3号变压器容量630kV.A、额定电压10/0.4kV( Y，yn0接线），其低压侧母线单相接地稳态接地电流为5000

选项 A。 5)35/10kV变电站向车间A馈电线路所设的主保护动作时间和后备保护动作时间分别为0s和0.5s。 6)如果35/10kV变电站10kV出线保护装置为速动，短路电流持续时间为0.2s。

若至车间A的电源线路为10kV交联聚乙烯铝芯电缆，敷设在电缆沟中，线路计算负荷电流39A，车间A为两班生产车间，分析说明其电缆截面应选择下列哪一项数值？ () (A) 35mm2 (B)25mm2 (C) 50mm2 (D) 70mm2

答案 D

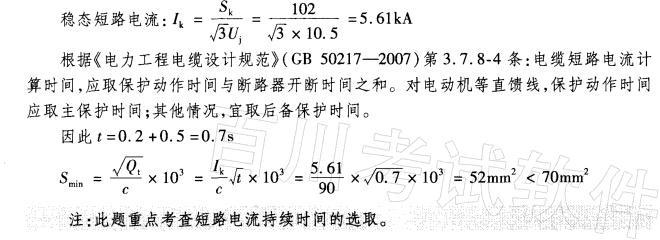

解析《工业与民用配电设计手册》（第三版）P207中“校验电缆热稳定釆用后备保护动作时间与断路器分闸时间之和”，以及P211、212式（5-26)及表5-9。
