某厂根据负荷发展需要，拟新建一座110/10kV变电站，用于厂区内10kV负荷的供电，变电所基本情况如下：1)电源取自地区110kV电网（无限大电源容...

作者: rantiku 人气: - 评论: 0

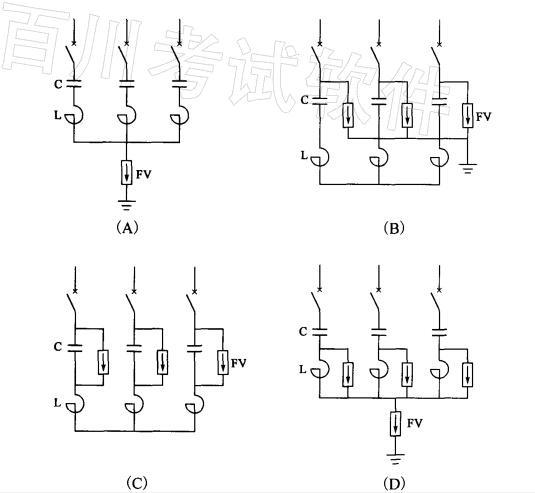

问题某厂根据负荷发展需要，拟新建一座110/10kV变电站，用于厂区内10kV负荷的供电，变电所基本情况如下： 1)电源取自地区110kV电网（无限大电源容量）。 2)主变釆用两台容量为31.5MV.A三相双绕组自冷有载调压变压器，户外布置。变压器高、低压侧均釆用架空套管进线。 3)每台变压器低压侧配置2组10kV并联电容器,每组容量为2400kvar;用单星形接线，配12%干式空芯电抗器，选用无重燃的真空断路器进行投切。 4)110kV设备釆用GIS户外布置,10kV设备釆用中置柜户内双列布置。 5)变电站接地网水平接地极釆用令20热镀锌圆钢，垂直接地极釆用L50x50x5 热镀锌角钢；接地网埋深0.8m,按下图敷设。
