地处西南某企业35kV电力用户具有若干10kV变电所。所带负荷等级为三级,其供电系统图和巳知条件如下：1)35kV线路电源侧短路容量为500MV-A。...

作者: rantiku 人气: - 评论: 0

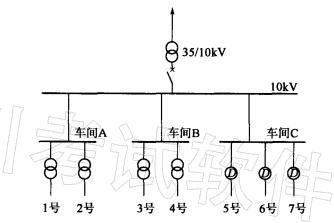

问题地处西南某企业35kV电力用户具有若干10kV变电所。所带负荷等级为三级,其供电系统图和巳知条件如下： 1)35kV线路电源侧短路容量为500MV-A。 2)35kV电源线路长15km。 3)10kV馈电线路20回，均为截面积185min2的电缆出线，每回平均长度1. 3km 4)35/10kV变电站向车间A馈电线路所设的主保护动作时间和后备保护时间分别为0和0.5s，当主保护装置为速动时，短路电流持续时间为0.2s。 5)车间B变电所3号变压器容量800kV.A,额定电压10/0.4kV,Y，yn0接线，其低压侧计算电流为900A，低压母线载流量为1500A。

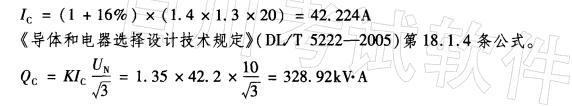

截面积为185mm2的10kV电缆线路单相接地故障电容电流取1. 40A/km，当变电站10kV系统中性点采用经消弧线圈接地时,消弧线圈容量为下列哪一项数值？ (A)100kV.A (B)200kV.A (C)300kV.
