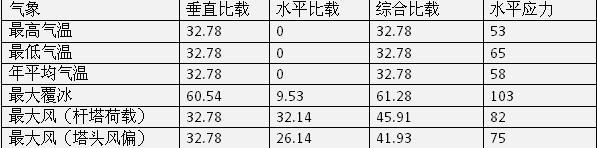

问题单回500kV架空线，水平排列，4分裂LGJ-300/40导线，截面338.99mm2，外径23.94mm，单位重1.133kg/m，线在主要气象条件下：

最大弧垂计算为最高气温，绝缘子串重200kg，（提示：均用平抛物线公式）

选项排位时，该耐张段内某塔水平档距400m，垂直档距800m，不计绝缘子串重量、风压，应该采用的绝缘子串为（不考虑断线、断联及常年满载工况，不计纵向张力差）。 A 单联120kN绝缘子串 B 单联160kN绝缘子串 C 单联210kN绝缘子串 D 双联160kN绝缘子串

答案 C

解析由《电力工程电气设计手册﹒电气一次部分》P233 附表3-1-4知： LGJ-300/40导线计算拉断力为92220N 根据DL/T5092-1999 第7.0.3及第8.0.1条：导线的设计安全系数不小于2.5，取2.5，则：导线在最低点的最大张力Tmax=Tp/2.5=92220*4/2.5=147552N; 绝缘子最大使用荷载时，安全系数不低于2.7，取2.7 故绝缘子的额定破坏荷载=2.7*147552N=398.4kN 绝缘子串每串398.4/2=199.2kN 双联串
