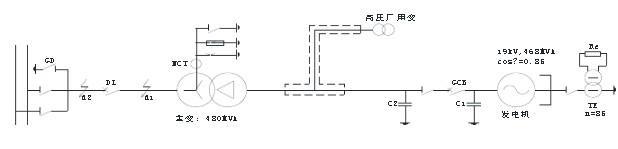

问题某火力发电厂，在海拔1000m以下，发电机变压器组单元接线如下图所示。设1i、 2i分别为1d、2d点短路时流过DL的短路电流，已知远景最大运行方式下，1i的交流分量起始有效值为36kA不衰减，直流分量衰减时间常数为45ms；2i的交流分量起始有效值为3.86kA，衰减时间常数为720ms，直流分量衰减时间常数为260ms。请解答下列各题（计算题按最接近数值选项）

选项已知每相对地电容：FC?13.01?，FC?26.02?，发电机定子绕组FCF?45.0?；忽略封闭母线和变压器的电容。中性点接地变压器TE的变比n=85。请计算发电机中性点接地变压器二次侧电阻eR的值最接近下列哪项？（A） 0.092Ω （B） 0.159Ω （C） 0.477Ω （D） 1149Ω

答案 B

解析根据《电力工程电气设计手册1》第3-4节，式（3-1）

根据《导体和电器选择设计技术规定DL/T5222-2005》18.2.5，式18.2.5-4
