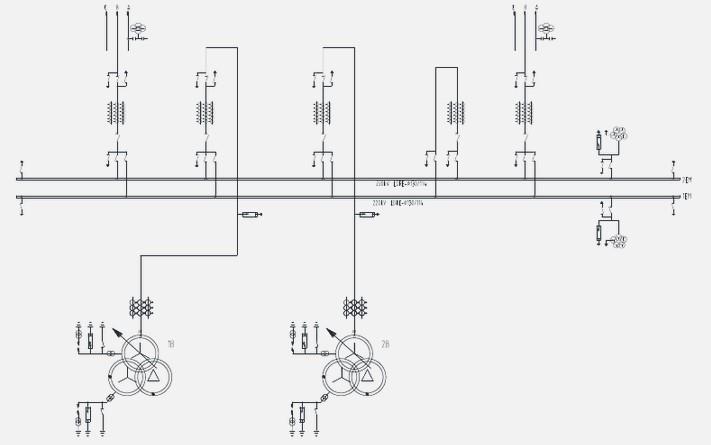

问题建设在海拔2000米、污秽等级为Ⅲ级的220kV屋外配电装置，采用双母线接线，有2回进线，2回出线，均为架空线路。220kV为有效接地系统，其主接线如图：

选项假设图中变压器容量为240MVA，最大负荷利用小时数T=5000小时，成本电价为0.2元/kWh，主变220kV侧架空线采用铝绞线，按经济电流密度选择截面为： A 2*400mm2 B 2*500mm2 C2*630mm2 D 2*800mm2

答案 C

解析根据《导体与电器选择技术规定 DL/T5222-2005》图E.6，根据最大负荷利用小时数T=5000小时，成本电价为0.2元/kWh，主变220kV架空线采用铝绞线这些信息，得经济电流密度为0.46Amm2，根据《电力工程电气设计手册?电气一次部分》表6-3，主变回路持续工作电流为1.05倍变压器额定

又根据《导体与电器选择技术规定 DL/T5222-2005》第7.1.6条，当无合适规格导体时，导体面积可按经济电流密度计算截面的相邻下一档选取。
