图中的晶体管均为硅管，测量的静态电位如图所示，处于放大状态的晶体管是哪个图所示？

作者: rantiku 人气: - 评论: 0

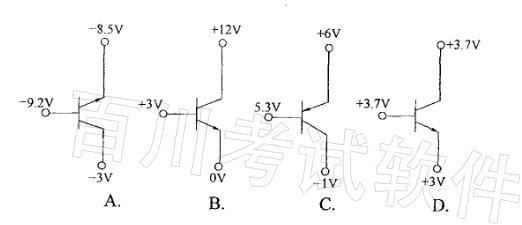

问题图中的晶体管均为硅管，测量的静态电位如图所示，处于放大状态的晶体管是哪个图所示？

选项

答案 C

解析提示:判断三极管是否工作在放大状态的依据共有两点:发射结正偏，集电结反偏。例如: 对于NPN型三极管来说，基极电位高于发射极电位(硅材料管的电压UBE大约为0. 7V，锗材料管的电压UBE大约为0.3V)，集电极电位高于基极电位。对于PNP型三极管来说，基极电位低于发射极电位，集电极电位低于基极电位。
