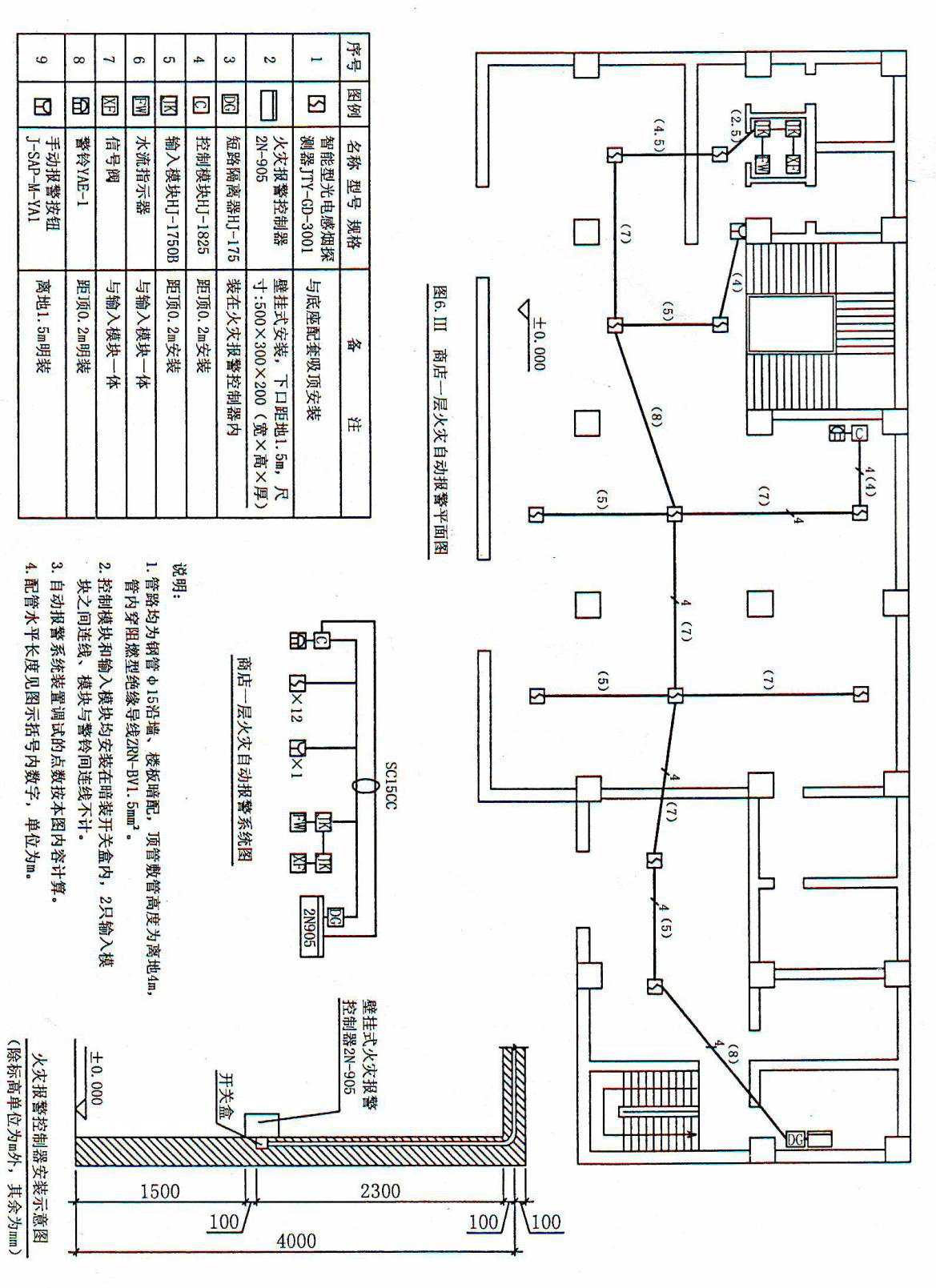

问题 III．电气和自动化控制工程【背景材料】某商店一层火灾自动报警系统工程如图6.Ⅲ所示。

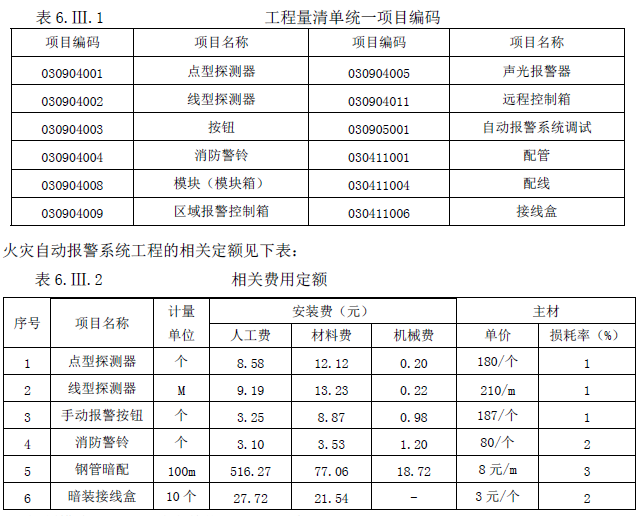

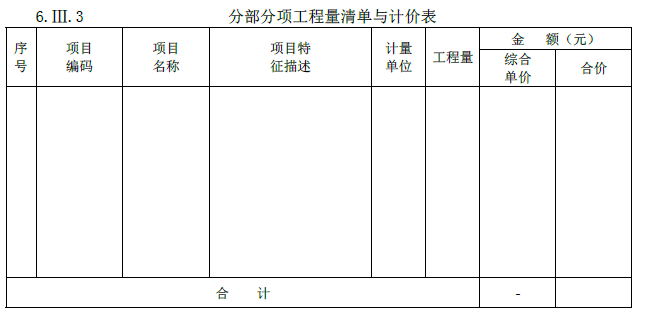

控制模块HJ-1825 综合单价97.20 元/个；输入模块HJ-1750B 综合单价198.20 元/个；短路隔离器HJ-175 综合单价320.75 元/个；火灾报警控制2N-905 壁挂式安装892.75 元/台；电气配线8.05 元/m；自动报警系统装置调试500 元/系统人工单价为80 元/工日，管理费和利润分别按人工费的65%和35%计算。问题： 1．根据图6.Ⅲ所示和《通用安装工程工程量清单计算规范》列式计算电气配管和电气配线的工程量。 2.根据图6.Ⅲ、表6.Ⅲ.1 项目统一编码、表6.Ⅲ.2 费用定额和给定的综合单价编制分部分项工程量清单与计价表，并将结果填入表6.Ⅲ.3 中。

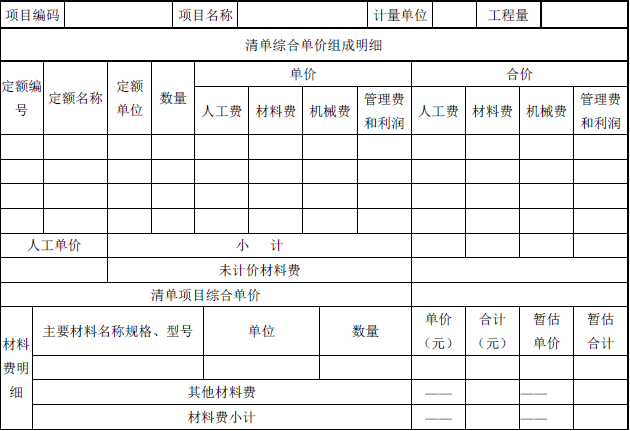

表中每项用横线隔开。 3．依据上述相关费用数据计算镀锌钢管敷设项目的综合单价，并按表6.Ⅲ.4 的格式，编制分部分项工程量清单综合单价分析表。表6. Ⅲ.4 综合单价分析表

选项

答案

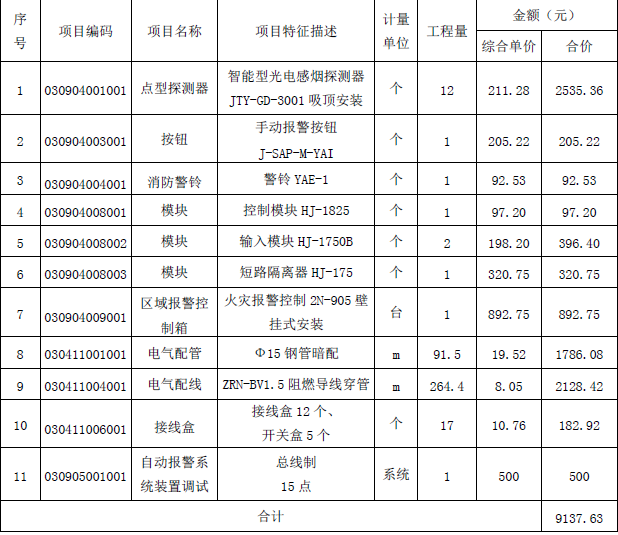

解析问题1：（1）Ф15 钢管：（4-1.5-0.1）+8+5+7+7+5+7+7+4+（0.2+0.1）+5+8+5+4（4-1.5）+7+4.5+2.5+（0.2+0.1） =91.5（m）（2）ZRN-BV1.5 阻燃导线穿线：二线：[7+5+5+8+5+4+（4-1.5）+7+4.5+2.5+（0.1+0.2）]×2=50.8×2=101.6（m）四线：[（4-1.5-0.1）+8+5+7+7+7+4+（0.1+0.2）]×4=40.7×4=162.8（m）总计：101.6+162.8=264.4（m）问题2： 6.Ⅲ.3 分部分项工程量清单与计价表工程名称：商店标段：一层火灾自动报警系统

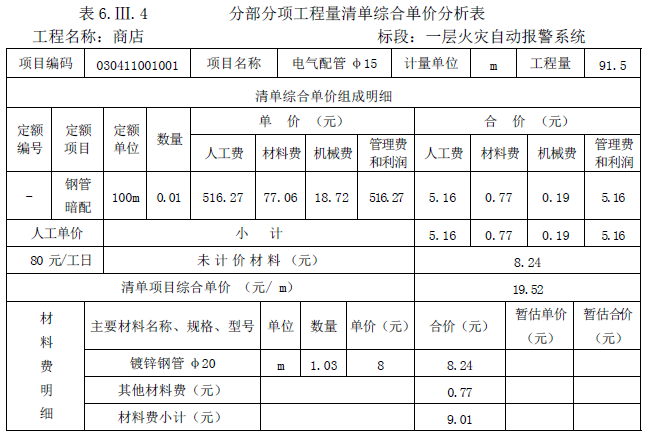

问题3：
