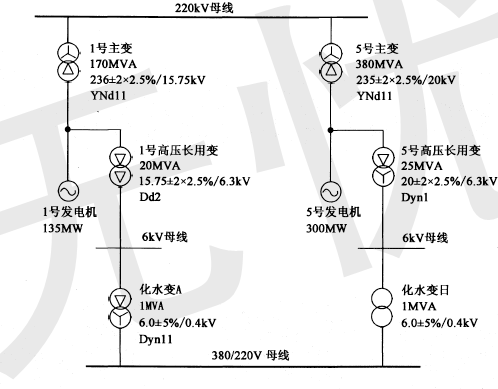

问题某大型火电发电厂分别建设，一期为4xl35MW,二期为2 X300MW 机组。高压厂用电电压为6kV,低压厂用电电压为380/220V。一期工程高压厂用电系统采用中性点不接地方式，二期工程高压厂用电系统采用中性点低电阻接地方式。一、二期工程低压厂用电系统釆用中性点直接接地方式，电厂380/220V煤灰A、B段的计算负荷为：A段969.45kVA、B段822.45kVA,两段重复负荷674.46kVA。该电厂的部分电气接线示意图如下，若化水380/220V段两台低压化水变

选项 A、B 分别由一、二期供电，为了保证互为备用正常切换的需要(并联切

换）。对于低压化水变B，采用下列哪一种联接组是合适的？并说明理由。 (A)DdO (B) Dyn1 (C)YynO (D)Dyn11

答案 C

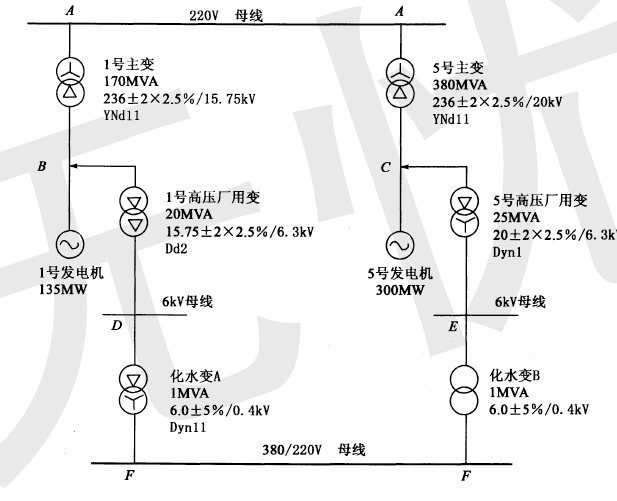

解析参见下图，由于220kV母线采用单母线接线形式点相位一致；1号与5号主变压器的接线组别相同，均为YNd11，因此B点与C点的相位相同，为基准相位。变压器时序组别定义：高压侧大写长针在前，低压侧小写短针在后，数字n为低压侧相对高压侧顺时针旋转nx30°。 1号变压器侧:E点相对B点，相位顺时针旋转2x30°;F点相对D点，相位顺时针旋转11 x30°;因此，F点相对B点，相位顺时针旋转13 x30。，即旋转1 x30°。 5号变压器侧:E点相对C点，相位顺时针旋转1 x30°;E点与F点的相位一致，F 点相对E点相位保持不变即可。答案可选择Dd0或Yyn0,由于题干中明确“一、二期工程低压厂用电系统采用中性点直接接地方式”，因此低压厂用变的接线组别应选Yyn0。
