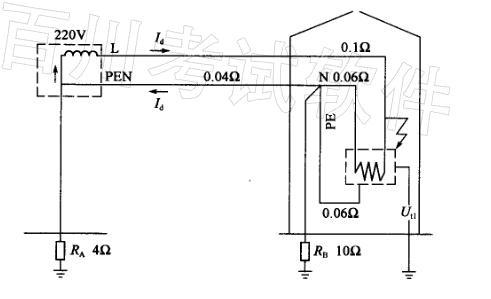

问题某建筑物釆用TN-C-S系统供电，建筑物地下室设有与大地绝缘的防水层。PEN线进户后即分为PE线和N线，并打人工接地极将PE线重复接地。变电所系统接地RA和建筑物重复接地RB阻值分别为4Ω及10Ω。各段线路的电阻值如下图所示，为简化计算可忽略工频条件下的回路导体电抗和变压器电抗。请回答下列问题。

在上题的条件下，当设备A发生接地故障时，下列哪一种措施无法防止在设备B处发生电击事故？（） (A)在设备B的配电线路上装用RCD (B)另引其他专用电源给设备B供电（设备A与B之间无PE线连接） (C)给设备B另做接地以局部TT系统供电 (D)给设备B经隔离变压器供电，不接PE线

选项

答案 A

解析《工业与民用配电设计手册》（第三版）P924中“RCD的选用和安装”。B设备配电线路上安装RCD只能对B设备配电线路进行单相接地故障保护，而不能对A设备配电线路单相接地故障进行保护，即A设备发生单相接地故障时，RCD不能动作，A设备外壳电位升高，由于A设备与B设备外壳相连，导致B设备外壳电位升高，而在B设备处发生电击事故。注:该题无准确依据，写出分析说明即可。
