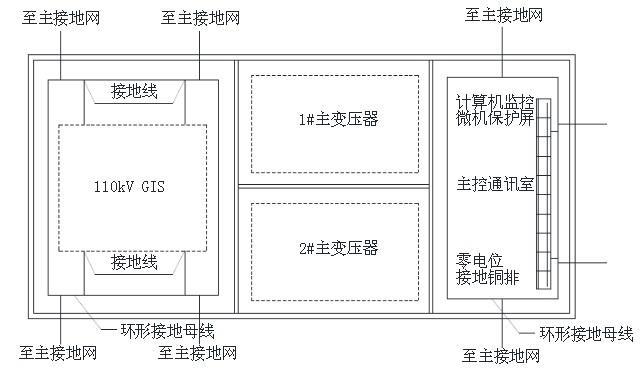

问题一座远离发电厂的城市地下变电所，设有110/10kV、50MVA主变压器两台，110kV线路2回，内桥接线，10kV出线多回，单母线分段接线。110kV母线最大三相短路电流31.5kA，10kV母线最大三相短路电流20kA。110kV配电装置为户内GIS，10kV户内配电装置为成套开关柜。地下建筑共三层，地下一层的布置如简图。请按各小题假设条件回答下列问题：

选项如本变电所中10kV户内配电装置的通风设计温度为30℃，主变压器10kV侧母线选用矩形铝母线，按1.3倍过负荷工作电流考虑，矩形铝母线最小规格及安装方式应选择下列哪一种？（A） 3*（125*8）2 mm竖放（B） 3*（125*10）2mm平放（C） 3*（125*10）2 mm竖放（D） 4*（125*10）2 mm平放

答案 C

解析主变10kV 侧工作电流

依据《导体和电器选择设计技术规定DL/T5222-2005》附录D，表D.11，30℃时屋内矩形导体载流量综合校正系数为0.94，因此，矩形导体的载流量至少应满足gI/0.94=3992A。根据本规定表D.9，C和D选项满足要求，因D增加投资，且不是最小规格，因此，选C。
